Deskripsi:
Stepper motor driver papan dengan ULN2003.
A, B, C, D empat fase LED menunjukkan status stepper motor.
Stepper motor dengan antarmuka standar ketika digunakan secara langsung dapat dimasukkan.
Parameter produk:
Logika tingkat: 5 V TTL CMOS
Dasar input maksimum saat ini: 25mA
Output eksternal tegangan maksimum: 50 V
Kolektor maksimum saat ini: 500mA
ULN2003 Biru Papan Modul
Deskripsi Produk:
1. Onboard ULN2003A motor driver chip
2. Semua pin chip telah dikeluarkan untuk koneksi yang mudah.
3. Onboard 4-way indikator
4. Onboard XH-5P soket dapat langsung terhubung loncatan motor 28BYJ-48 model
5. Papan PCB ukuran: 40.5mm * 21.3mm
Nilai Tegangan: DC5V-12V
4 fase
Rasio reduksi: 1/64
Langkah Torsi Sudut: 5.625 °/64
DC Perlawanan: 200ω ± 7% (25 °)
Resistansi isolasi: >10Mω (500V)
Kelas isolasi:
Tanpa beban Menarik Frekuensi: >600Hz
Tanpa beban Menarik Frekuensi: >1000Hz
Tarik Torsi: >34.3mN.m(120Hz)
Detent Torque: >34.3mN.m
Kenaikan suhu: <40K(120Hz)
Kebisingan: <40dB (120Hz, Tidak Ada beban 10cm)

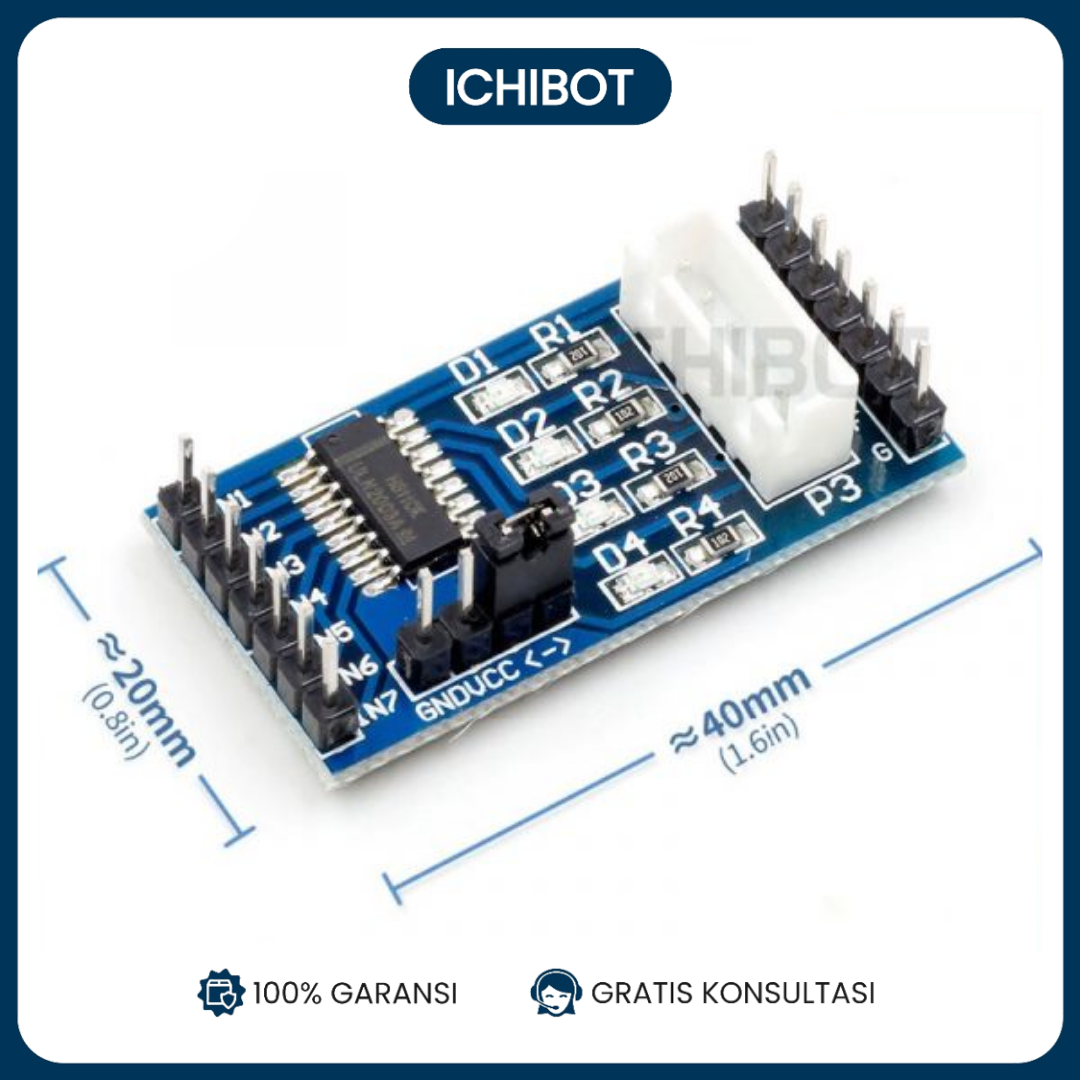

Ukuran papan: ≈ 40x20mm
On-board XH-5 P soket menghubungkan 28BYJ-48 Stepper Motor langsung
