Deskripsi Produk
MAX30102 adalah sensor optik terintegrasi yang dirancang khusus untuk mengukur detak jantung dan kadar saturasi oksigen (SpO2) dalam darah dengan akurasi tinggi. Modul ini memanfaatkan teknologi fotoplethismografi (PPG) menggunakan LED merah dan inframerah untuk mendeteksi perubahan aliran darah di bawah kulit. Sensor ini banyak digunakan dalam perangkat wearable, sistem monitoring kesehatan di rumah, dan aplikasi medis yang memerlukan pengukuran vital signs secara kontinyu.
Produk ini dilengkapi dengan komunikasi digital I2C yang memudahkan integrasi dengan microcontroller seperti Arduino dan Raspberry Pi. Sensor memiliki built-in ambient light rejection untuk menghasilkan pembacaan yang stabil bahkan dalam kondisi pencahayaan yang berbeda. Konsumsi daya yang rendah membuat modul ini sangat cocok untuk aplikasi berbasis baterai. Fitur-fitur canggih seperti FIFO buffer internal memungkinkan pengambilan data dalam jumlah besar tanpa memerlukan polling konstan, sehingga meningkatkan efisiensi pemrosesan data pada sistem yang terhubung.
Spesifikasi Teknis
- Chip: MAX30102
- Antarmuka: I2C (2-wire)
- Tegangan Operasi: 3.3V – 5V
- Arus Operasi: ~11mA (mode normal)
- LED: Merah (660nm) dan Inframerah (880nm)
- Resolusi ADC: 18-bit
- Frekuensi Sampling: Hingga 3200 Hz
- Temperature Sensor: Terintegrasi (±1°C)
- Dimensi PCB: ~18mm × 13mm

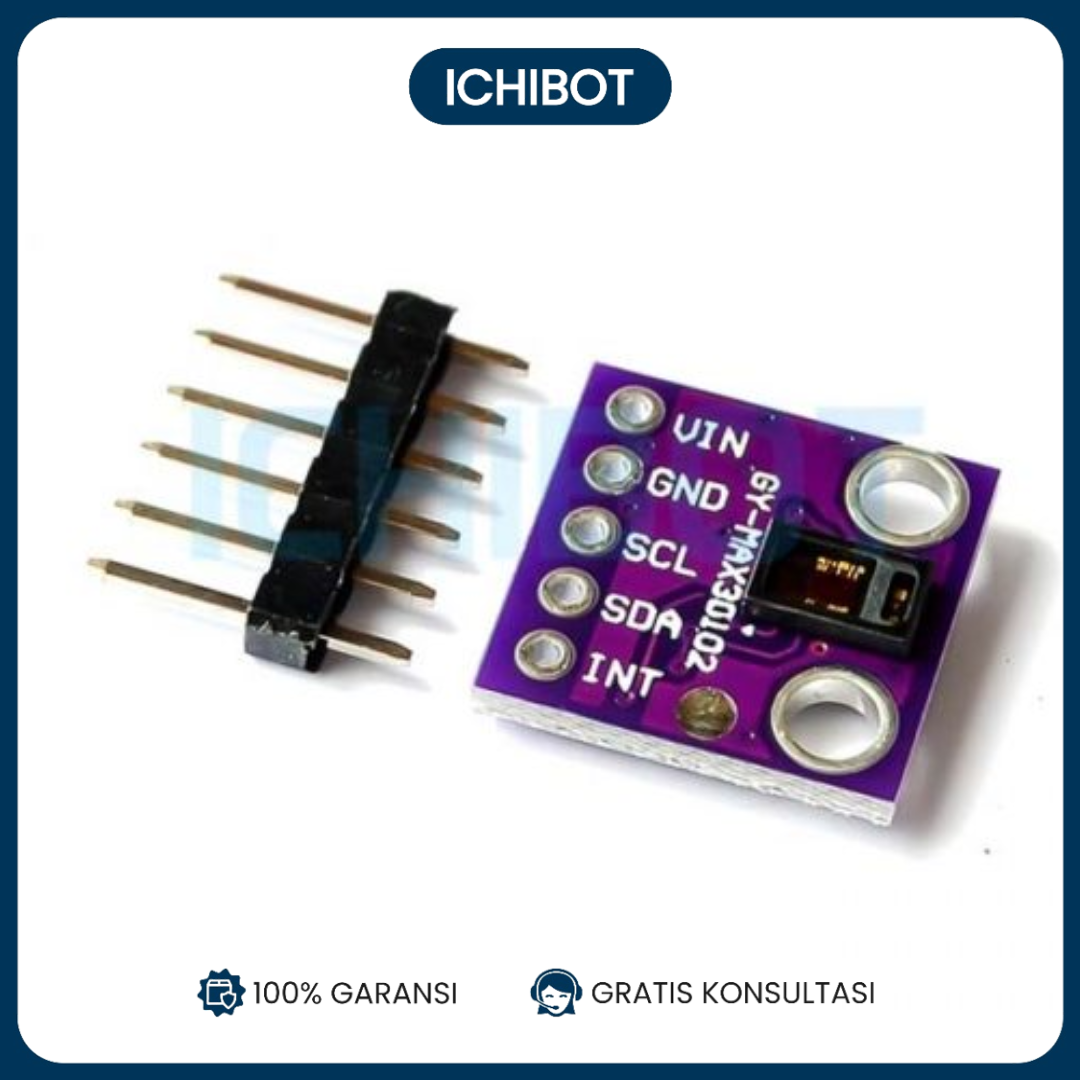

- Format Packaging: Module breakout dengan pin header
Catatan Tambahan
Modul ini memerlukan kabel penghubung I2C (SDA/SCL) dan power supply stabil untuk hasil pengukuran optimal. Untuk mendapatkan akurasi terbaik, pastikan sensor ditempatkan langsung di atas pembuluh darah (biasanya di jari atau pergelangan tangan) dengan tekanan ringan dan konsisten. Diperlukan kalibrasi dan algoritma pemrosesan sinyal yang tepat untuk mengkonversi data sensor menjadi nilai detak jantung dan SpO2 yang akurat. Dokumentasi datasheet dan library driver Arduino tersedia untuk memudahkan implementasi. Produk ini adalah komponen elektronik dan bukan alat medis bersertifikat, sehingga tidak dimaksudkan untuk diagnosa medis profesional.
