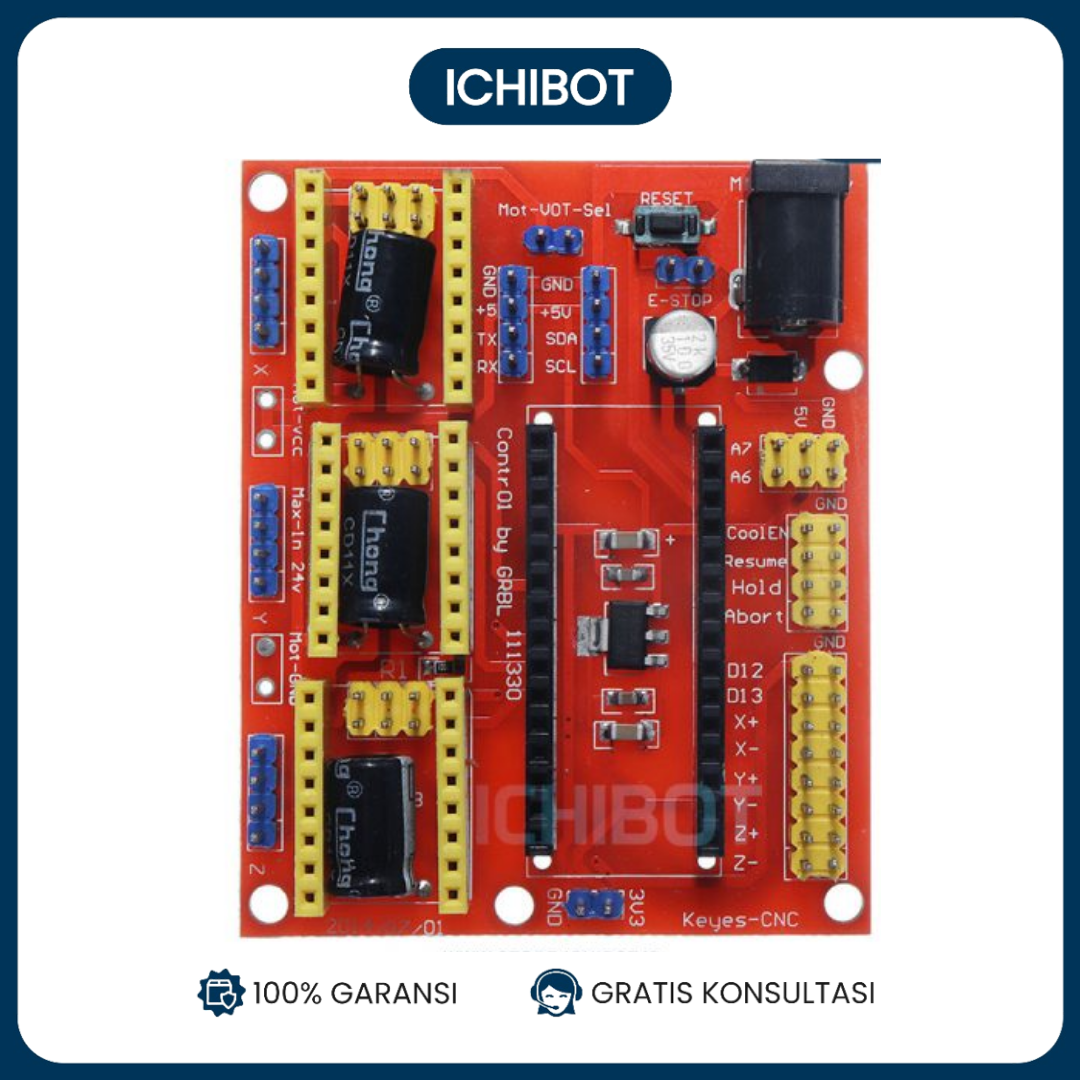

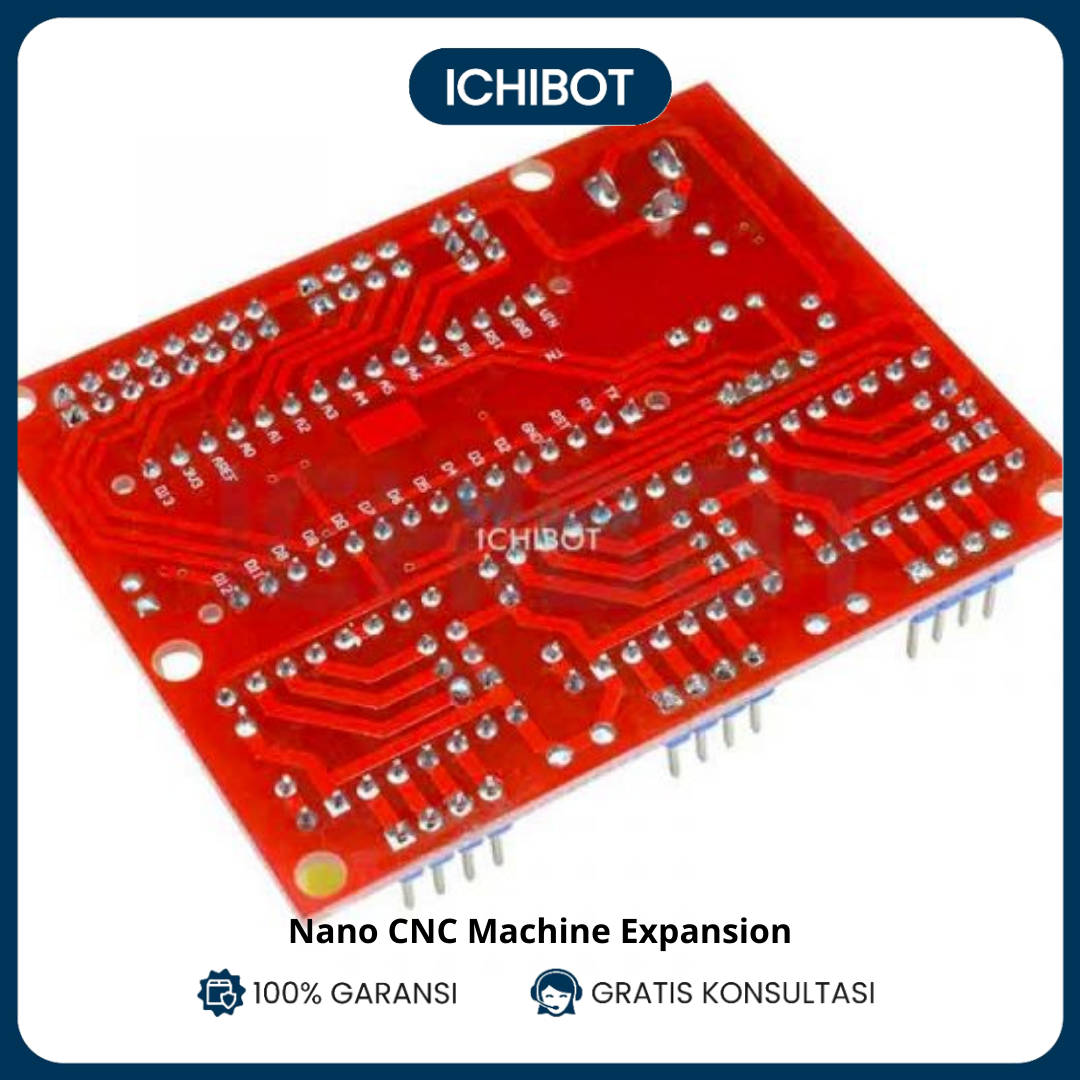

CNC Shield v4 Engraving Machine Expansion Board Nano

Deskripsi Produk

CNC Shield v4 Engraving Machine Expansion Board dirancang khusus sebagai solusi kontrol untuk mesin CNC dan mesin ukir berbasis Arduino Nano. Board ini memungkinkan Anda untuk mengoperasikan motor stepper pada tiga axis (X, Y, Z) dengan mudah, sehingga ideal untuk aplikasi ukiran, pemotong laser, 3D printing, atau sistem otomasi lainnya.

Board ini dilengkapi dengan socket driver motor stepper yang dapat menerima modul A4988 atau DRV8825, header pin yang terorganisir dengan baik, support untuk spindle control, dan input tombol emergency stop untuk keamanan. Desain yang compact membuatnya sempurna untuk space-limited applications, sambil tetap menyediakan semua fungsionalitas yang diperlukan untuk kontrol mesin CNC tingkat desktop.

Spesifikasi Teknis

• Platform: Arduino Nano Compatible
• Jumlah Axis Motor Stepper: 3 Axis (X, Y, Z)
• Socket Driver Motor: A4988 / DRV8825 Compatible
• Fitur: Spindle Control, Emergency Stop Input
• Ukuran: Compact Form Factor
• Supply Voltage: Sesuai dengan Arduino Nano (USB atau External Power)

Catatan Tambahan

Board ini memerlukan Arduino Nano terpisah dan driver motor stepper (A4988 atau DRV8825) untuk beroperasi. Kompatibilitas firmware tergantung pada software kontrol yang Anda gunakan (seperti GRBL atau firmware custom). Pastikan power supply yang digunakan memiliki kapasitas yang cukup untuk mendukung semua motor stepper sekaligus. Rekomendasi penggunaan dengan power supply minimal 12V 3A untuk performa optimal.
