Deskripsi Produk

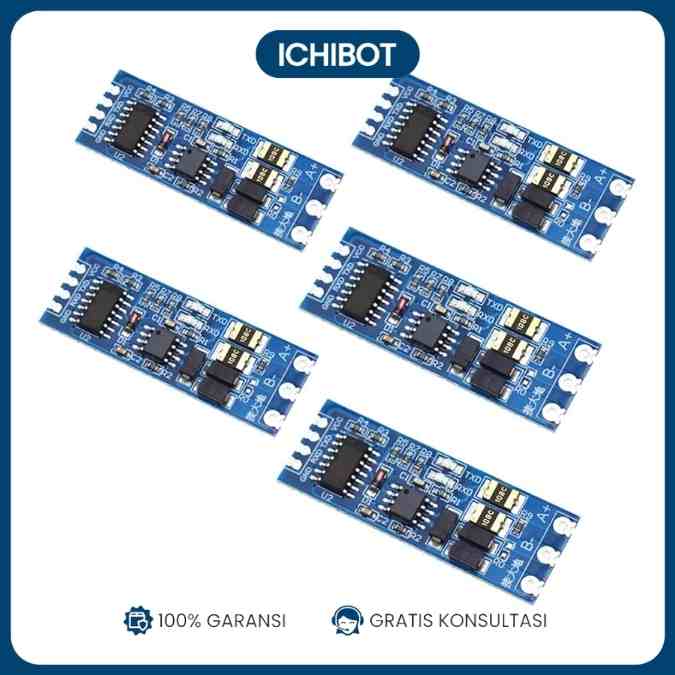

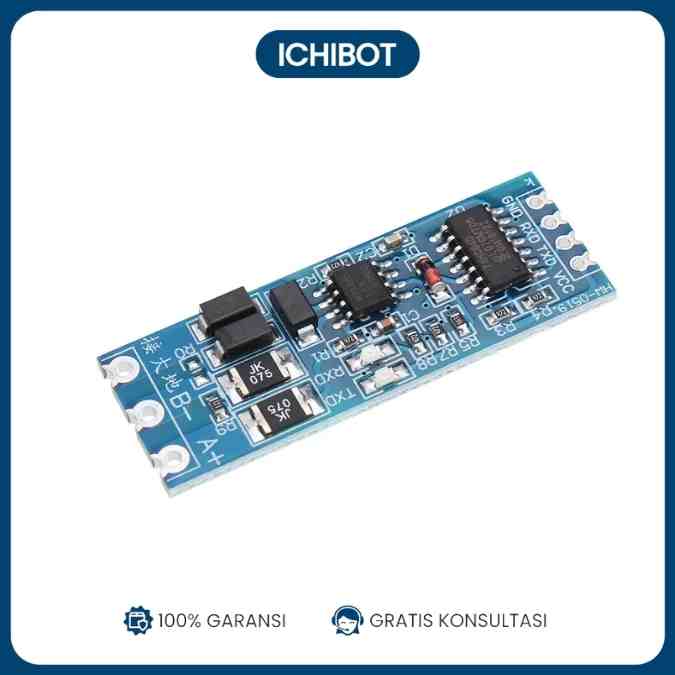

Modul MAX485 adalah solusi konversi level sinyal yang mengubah komunikasi TTL/UART standar menjadi protokol RS485 half-duplex. Produk ini dirancang khusus untuk memperluas jangkauan komunikasi serial hingga ratusan meter dengan noise immunity yang lebih baik, sehingga sangat cocok untuk sistem industri, smart home, monitoring jarak jauh, dan proyek IoT yang membutuhkan komunikasi handal.
Modul ini dilengkapi dengan IC MAX485 yang mendukung hingga 32 node pada satu bus, memiliki tegangan operasional yang fleksibel dengan input TTL/UART yang langsung kompatibel dengan Arduino dan mikrokontroler populer lainnya. Desain PCB yang ringkas memudahkan integrasi pada berbagai aplikasi, sementara terminal screw konektor memberikan koneksi yang aman dan mudah untuk kabel RS485.
Spesifikasi Teknis
- IC Utama: MAX485
- Tegangan Operasional: 5V
- Interface Input: TTL/UART
- Interface Output: RS485 (2 wire)
- Kecepatan Baud: Hingga 250 kbps
- Jumlah Node: Hingga 32 perangkat
- Jarak Transmisi: Hingga 1200 meter

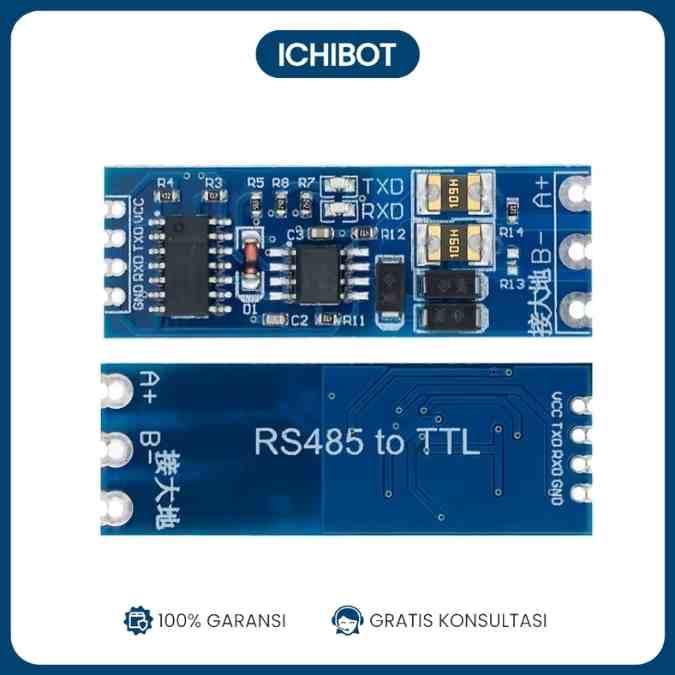

- Pin: TX, RX, VCC, GND, A, B (Terminal Screw)
Catatan Tambahan
Pastikan pengkabelan TX/RX terhubung dengan benar ke mikrokontroler Anda, dan perhatikan polaritas terminal RS485 (A dan B) saat menghubungkan ke perangkat lain. Untuk aplikasi multi-node, diperlukan resistor terminasi pada kedua ujung bus RS485. Modul ini adalah komponen industrial-grade yang handal untuk proyek komunikasi serial professional maupun hobbyist yang serius.
