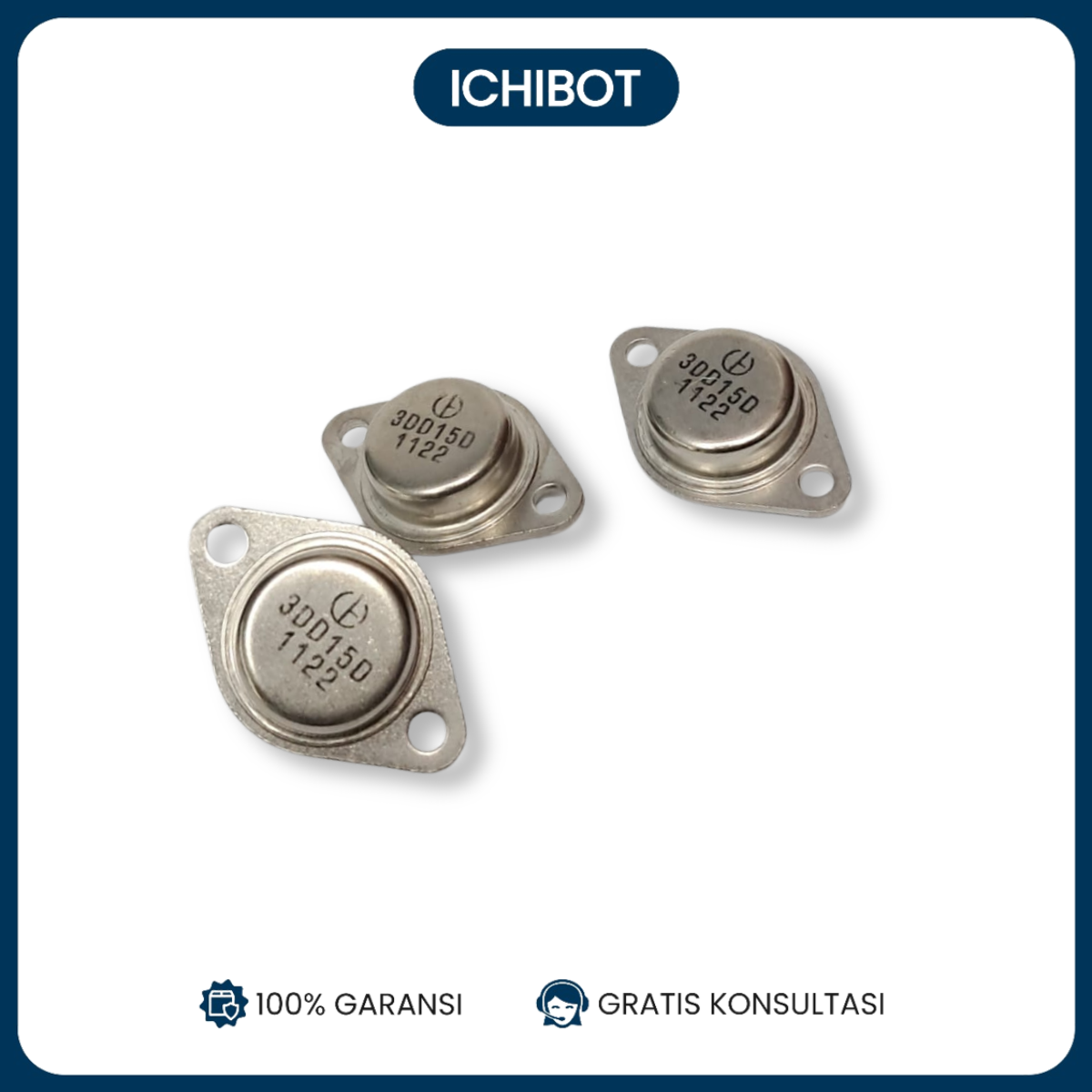

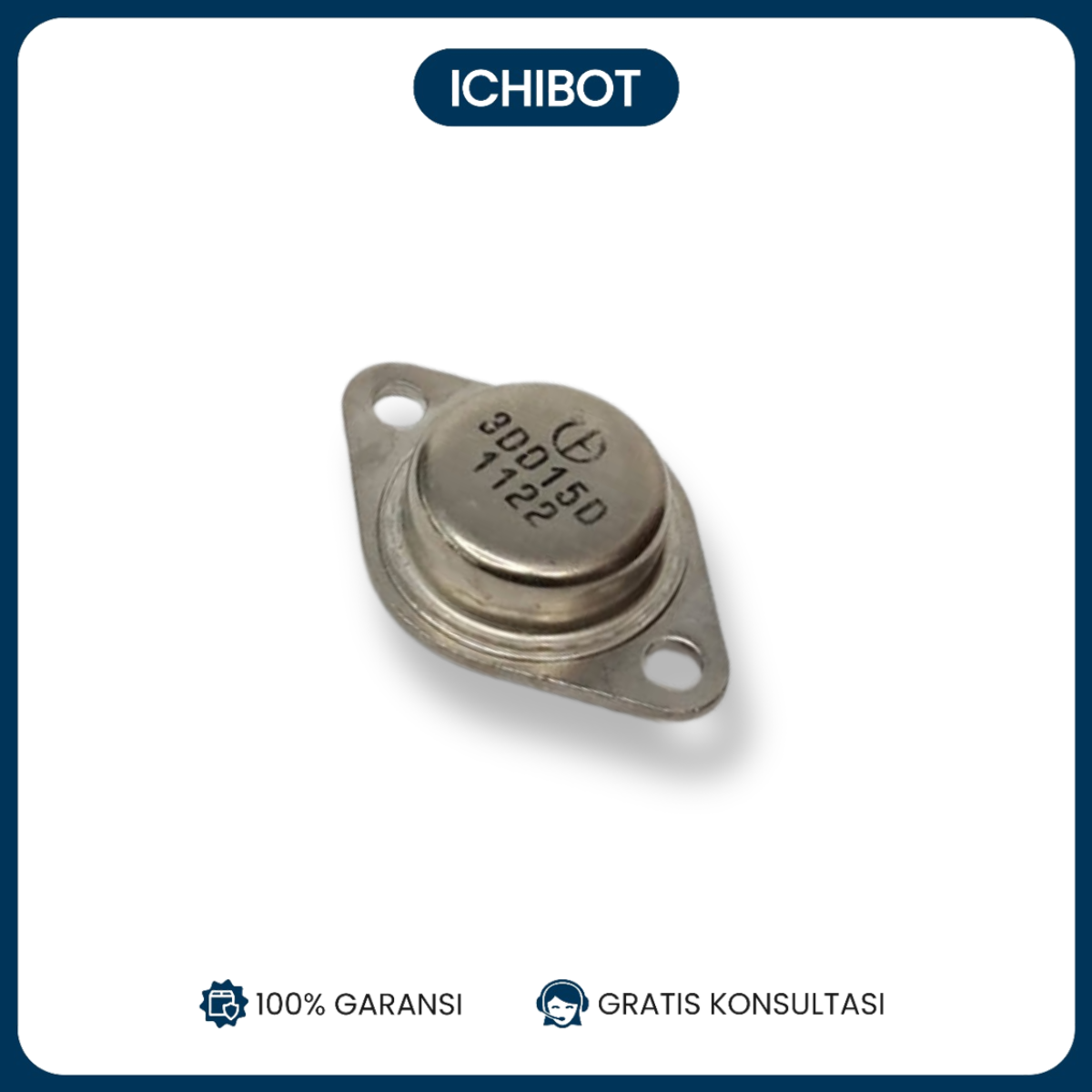

Transistor 3DD15D gold sealed tube inverter TO-3 gold sealed Jengkol

Spesifikasi Transistor 3DD15D Gold Sealed Tube Inverter TO-3

1. Model: 3DD15D
2. Tipe Komponen: Transistor NPN
3. Paket: TO-3 (juga dikenal sebagai “Jengkol” karena bentuknya)
4. Jenis Sealed: Gold Sealed
5. Tegangan Kolektor-Emitor Maksimum (V_CEO): 400V
6. Tegangan Kolektor-Basis Maksimum (V_CBO): 700V
7. Tegangan Emitor-Basis Maksimum (V_EBO): 5V
8. Arus Kolektor Maksimum (I_C): 15A
9. Daya Dissipasi (P_D): 200W
10. Gain Arus (h_FE): 8-40
11. Frekuensi Transisi (f_T): 4MHz
12. Suhu Operasional: -65°C hingga +200°C
13. Aplikasi:
    • Penguat daya tinggi
    • Inverter
    • Sistem daya
    • Aplikasi RF

Diagram Pin TO-3

1. Pin 1 (B): Basis (Base)
2. Pin 2 (E): Emitor (Emitter)
3. Kolektor (C): Kolektor terhubung ke casing transistor

Penggunaan dalam Rangkaian

Berikut adalah contoh penggunaan transistor 3DD15D dalam aplikasi inverter atau penguat daya tinggi.

Komponen yang Diperlukan

1. Transistor 3DD15D TO-3
2. Resistor untuk basis
3. Sumber daya DC sesuai dengan tegangan operasi
4. Heatsink (pendingin)
5. Breadboard atau PCB untuk pemasangan
6. Kabel jumper

Contoh Rangkaian Sederhana

Berikut adalah contoh rangkaian sederhana menggunakan transistor 3DD15D sebagai penguat daya tinggi.

Diagram Koneksi

Langkah-langkah

1. Pemasangan Heatsink:

   • Pasang transistor 3DD15D pada heatsink untuk memastikan pendinginan yang cukup saat beroperasi.
   • Pastikan koneksi mekanis yang baik antara transistor dan heatsink untuk pembuangan panas yang optimal.

2. Koneksi Basis:

   • Sambungkan resistor ke pin basis (B) transistor.
   • Sambungkan ujung lain resistor ke sumber sinyal input yang akan dikendalikan.

3. Koneksi Emitor:

   • Sambungkan pin emitor (E) transistor ke beban yang akan dikendalikan.
   • Sambungkan ujung lain beban ke ground (GND).

4. Koneksi Kolektor:

   • Sambungkan casing transistor ke sumber daya positif (+V).

5. Pengujian:

   • Nyalakan sumber daya dan berikan sinyal input ke basis transistor.
   • Amati output pada beban untuk memastikan transistor berfungsi sebagai penguat atau pengendali daya.

Tips Penggunaan

• Pendinginan yang Memadai: Pastikan penggunaan heatsink yang cukup besar untuk menghindari overheating transistor.
• Perhatikan Tegangan dan Arus: Jangan melebihi batas tegangan dan arus yang ditentukan untuk menghindari kerusakan transistor.
• Keamanan Koneksi: Pastikan semua koneksi aman dan tidak ada sambungan yang longgar.

Keselamatan

• Matikan Sumber Daya: Selalu matikan sumber daya sebelum melakukan pemasangan atau perbaikan untuk menghindari risiko sengatan listrik.
• Gunakan Peralatan Pelindung: Saat bekerja dengan daya tinggi, gunakan peralatan pelindung seperti sarung tangan isolasi dan kacamata pelindung.

Dengan spesifikasi dan panduan penggunaan ini, transistor 3DD15D dalam paket TO-3 dapat digunakan untuk berbagai aplikasi penguat daya tinggi dan inverter, memberikan kinerja yang andal dan efisien.
