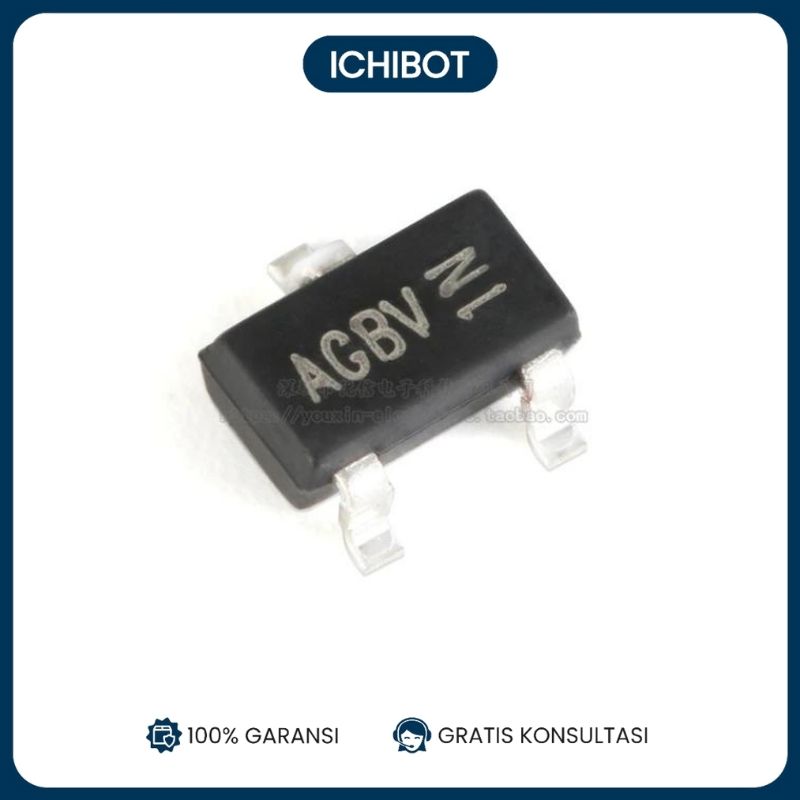

Spesifikasi SMD AO3416 N-Channel MOSFET
- Model: AO3416
- Jenis Komponen: N-Channel MOSFET
- Kemasan: SOT-23
- Tegangan Drain-Source (V_DS): 20V
- Arus Drain Maksimum (I_D): 6.5A
- Tegangan Gate-Source (V_GS): ±12V
- Resistansi On (R_DS(on)):
- 0.022Ω (maksimum) pada V_GS = 4.5V
- 0.027Ω (maksimum) pada V_GS = 2.5V
- Tegangan Threshold Gate (V_GS(th)): 1V (maksimum)
- Daya Disipasi (P_D): 1.4W
- Suhu Operasional: -55°C hingga +150°C
- Aplikasi:
- Penguat sinyal
- Saklar elektronik
- Manajemen daya
- Pengendali motor
Diagram Pin (SOT-23 Package)
markdown
_______
| |
| AO3416|
|_______|
| | |
G D S
- G: Gate
- D: Drain
- S: Source
Contoh Penggunaan dalam Rangkaian
Berikut adalah contoh penggunaan AO3416 sebagai saklar elektronik untuk mengendalikan beban seperti LED atau motor kecil menggunakan mikrokontroler.
Komponen yang Diperlukan
- AO3416 N-Channel MOSFET
- Mikrokontroler (misalnya Arduino)
- Resistor 10kΩ
- LED atau motor kecil
- Sumber Daya (misalnya 5V)
Diagram Koneksi
sql
Arduino AO3416 Beban (LED/Motor)
------- ------ ---------------
Pin 9 ----> G (Gate)
D (Drain) ----> Anode LED atau + Motor
S (Source) ----> GND
Vcc ----------------> Cathode LED atau - Motor
Program Arduino Menggunakan AO3416
cpp
const int mosfetGate = 9; // Pin 9 di Arduino terhubung ke Gate MOSFET
void setup() {
pinMode(mosfetGate, OUTPUT);
Serial.begin(9600);
}
void loop() {
digitalWrite(mosfetGate, HIGH); // Menyalakan MOSFET
delay(1000); // Beban menyala selama 1 detik
digitalWrite(mosfetGate, LOW); // Mematikan MOSFET
delay(1000); // Beban mati selama 1 detik
}
Langkah-langkah
-
Koneksi Hardware:
- Sambungkan komponen sesuai dengan diagram koneksi di atas.
- Pastikan sambungan aman dan tidak ada kabel yang longgar.
-
Upload Program:
- Sambungkan Arduino ke komputer menggunakan kabel USB.
- Buka Arduino IDE, salin program di atas, pilih board yang sesuai, dan unggah program ke Arduino.
-
Pengujian:
- Setelah program diunggah, MOSFET AO3416 akan menyalakan dan mematikan beban (LED atau motor) setiap detik.
Tips Keselamatan
- Matikan Sumber Daya: Selalu pastikan sumber daya dimatikan sebelum melakukan instalasi atau perbaikan.
- Periksa Koneksi: Pastikan semua koneksi kabel aman dan tidak ada yang longgar.
- Hindari Panas Berlebih: Gunakan heatsink jika diperlukan untuk mencegah panas berlebih pada MOSFET.
Dengan spesifikasi dan contoh penggunaan ini, AO3416 dapat digunakan untuk berbagai aplikasi pengendalian daya dan saklar elektronik dalam proyek-proyek elektronik.
