Sensor Arus 5A range single phase AC active output current transformer module current sensor

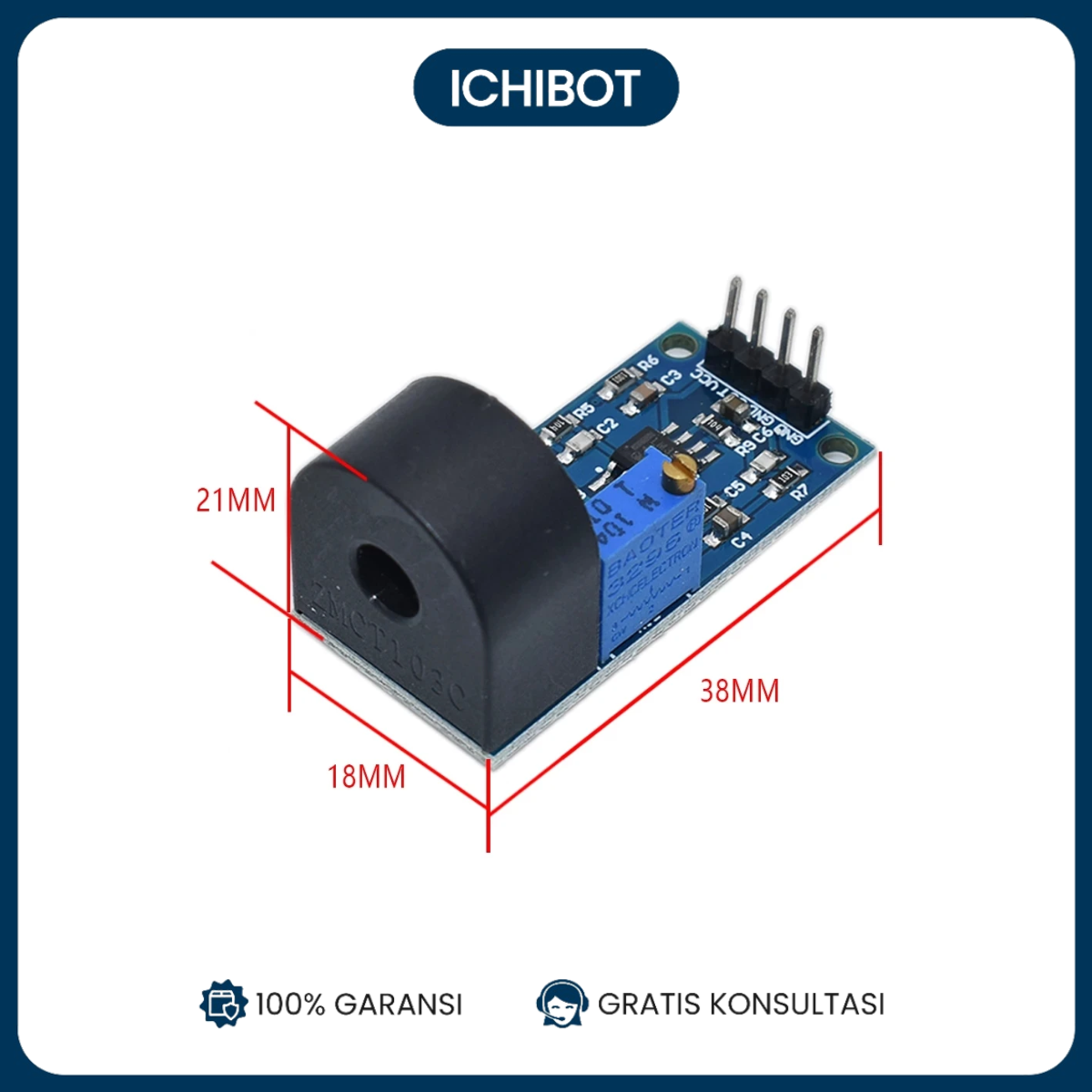

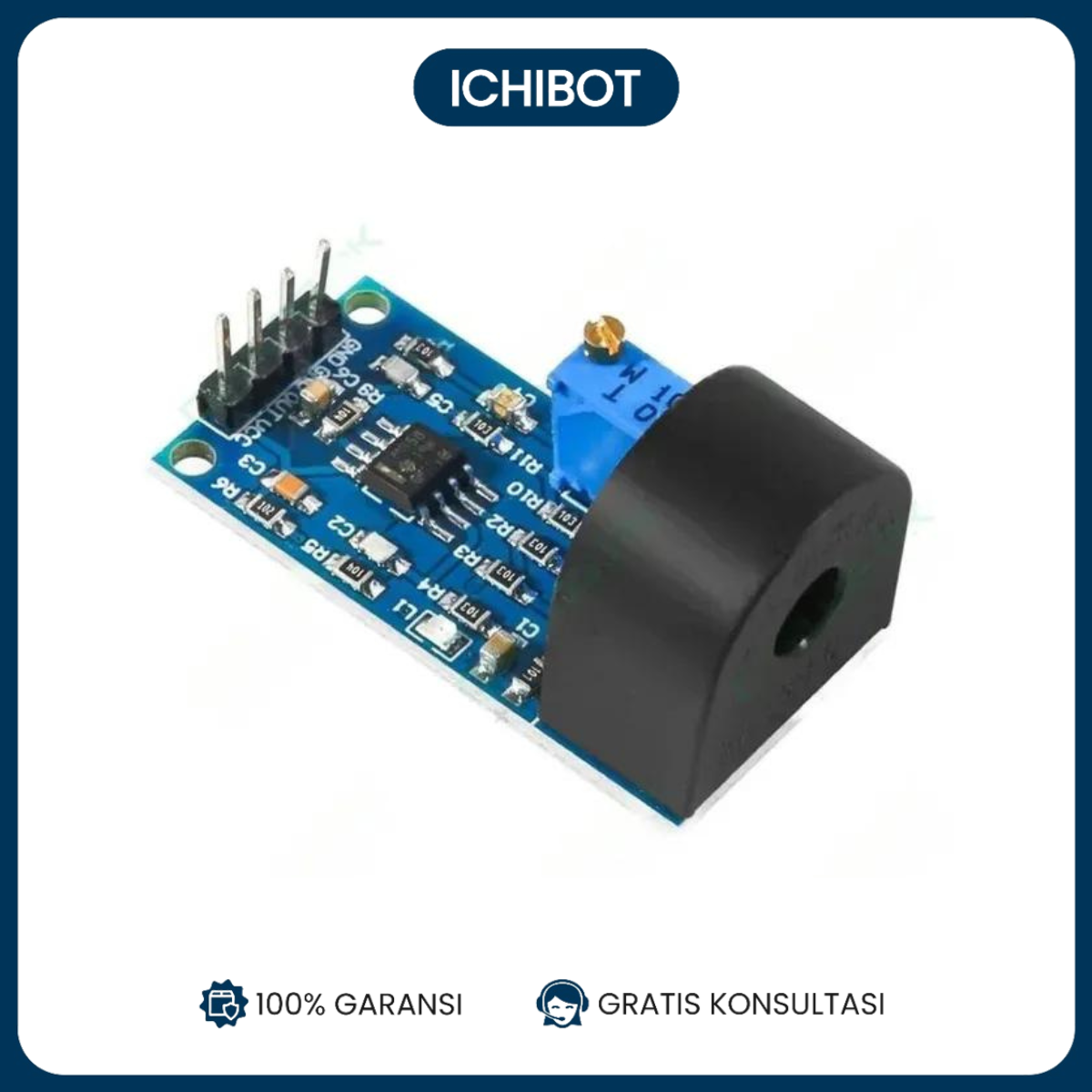

Spesifikasi Sensor Arus 5A AC Single Phase

1. Nama Produk: Sensor Arus AC Single Phase
2. Tipe: Current Transformer Module
3. Range Arus: 0-5A AC
4. Output: Tegangan aktif proporsional dengan arus input
5. Tegangan Operasional: 5V DC (untuk modul)
6. Fitur Utama:
   • Mendeteksi arus AC pada satu fasa
   • Output tegangan yang proporsional dengan arus input
   • Desain modul untuk kemudahan penggunaan
   • Isolasi galvanik antara rangkaian arus tinggi dan rendah
7. Aplikasi:
   • Monitoring konsumsi daya
   • Pengukuran arus pada perangkat AC
   • Proyek DIY elektronik yang memerlukan pengukuran arus AC

Fitur Utama

• Pengukuran Arus: Mampu mengukur arus AC hingga 5A.
• Output Tegangan Aktif: Menghasilkan tegangan output yang proporsional dengan arus yang diukur.
• Isolasi Galvanik: Memastikan isolasi yang aman antara sirkuit pengukuran dan sirkuit daya tinggi.
• Desain Modul: Memudahkan integrasi dengan mikrokontroler dan sistem pengukuran lainnya.

Cara Menggunakan Sensor Arus 5A AC Single Phase

Komponen yang Diperlukan

1. Sensor Arus AC Single Phase (5A)
2. Mikrokontroler (misalnya, Arduino)
3. Kabel jumper
4. Sumber daya 5V DC untuk modul
5. Beban AC (perangkat yang akan diukur arusnya)
6. Resistor beban (jika diperlukan untuk konversi arus ke tegangan)

Diagram Koneksi

Berikut adalah cara menghubungkan sensor arus ke mikrokontroler seperti Arduino:

Langkah-langkah Penggunaan

1. Persiapan Komponen:

   • Siapkan sensor arus, mikrokontroler, dan kabel jumper.
   • Pastikan semua komponen dalam kondisi baik.

2. Koneksi Hardware:

   • Hubungkan pin VCC sensor arus ke pin 5V pada Arduino.
   • Hubungkan pin GND sensor arus ke pin GND pada Arduino.
   • Hubungkan pin OUT sensor arus ke pin analog input (misalnya A0) pada Arduino.
   • Hubungkan sirkuit arus AC yang akan diukur melalui lubang pada sensor arus.

3. Pemrograman:

   • Buka Arduino IDE dan buat sketsa baru.
   • Tulis kode untuk membaca nilai dari pin analog dan mengonversinya ke nilai arus.

   Contoh kode untuk membaca arus:

   cpp

   Copy code

   const int sensorPin = A0; // Pin A0 terhubung ke output sensor arus
   float voltage = 0.0;
   float current = 0.0;
   const float sensitivity = 0.185; // Sensitivitas sensor dalam V/A (sesuaikan dengan spesifikasi sensor Anda)

   void setup() {
   Serial.begin(9600); // Memulai komunikasi serial
   }

   void loop() {
   int sensorValue = analogRead(sensorPin); // Membaca nilai analog dari sensor
   voltage = sensorValue * (5.0 / 1023.0); // Mengonversi nilai analog ke tegangan
   current = voltage / sensitivity; // Mengonversi tegangan ke arus

   Serial.print("Current: ");
   Serial.print(current);
   Serial.println(" A");

   delay(1000); // Tunggu 1 detik sebelum pembacaan berikutnya
}


4. Unggah Program:

   • Klik tombol Upload di Arduino IDE untuk mengunggah program ke Arduino.
   • Tunggu hingga proses kompilasi dan unggah selesai.

5. Pengujian:

   • Setelah program diunggah, buka Serial Monitor di Arduino IDE untuk melihat pembacaan arus.
   • Sambungkan beban AC ke sirkuit yang diukur dan amati perubahan nilai arus di Serial Monitor.

Tips Penggunaan

• Kalibrasi: Lakukan kalibrasi dengan beban yang diketahui untuk memastikan akurasi pengukuran.
• Isolasi: Pastikan tidak ada kontak langsung antara sirkuit daya tinggi dan sirkuit mikrokontroler untuk menghindari risiko listrik.
• Penggunaan Resistor Beban: Jika output sensor adalah arus, gunakan resistor beban untuk mengkonversi arus ke tegangan yang dapat diukur oleh mikrokontroler.
