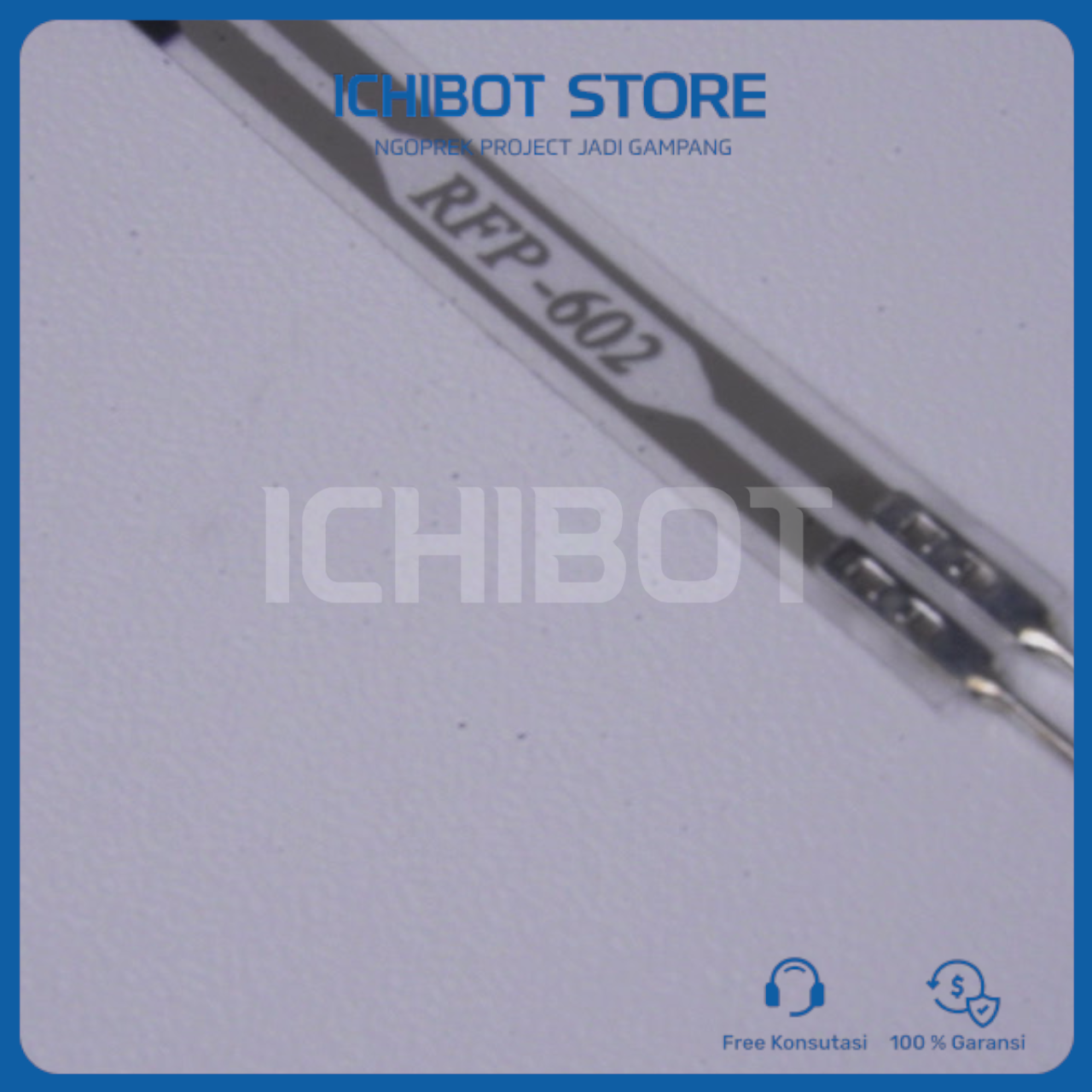

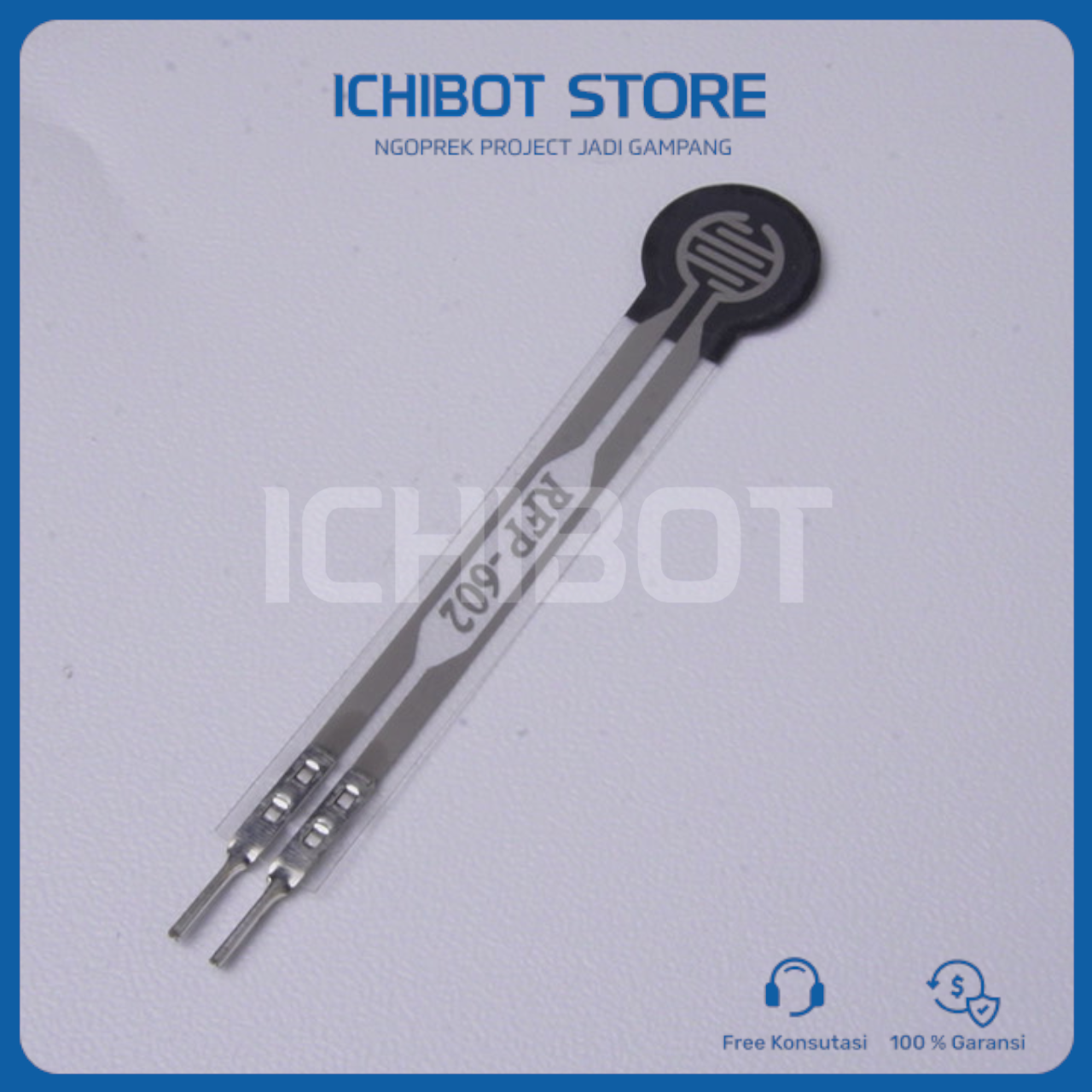

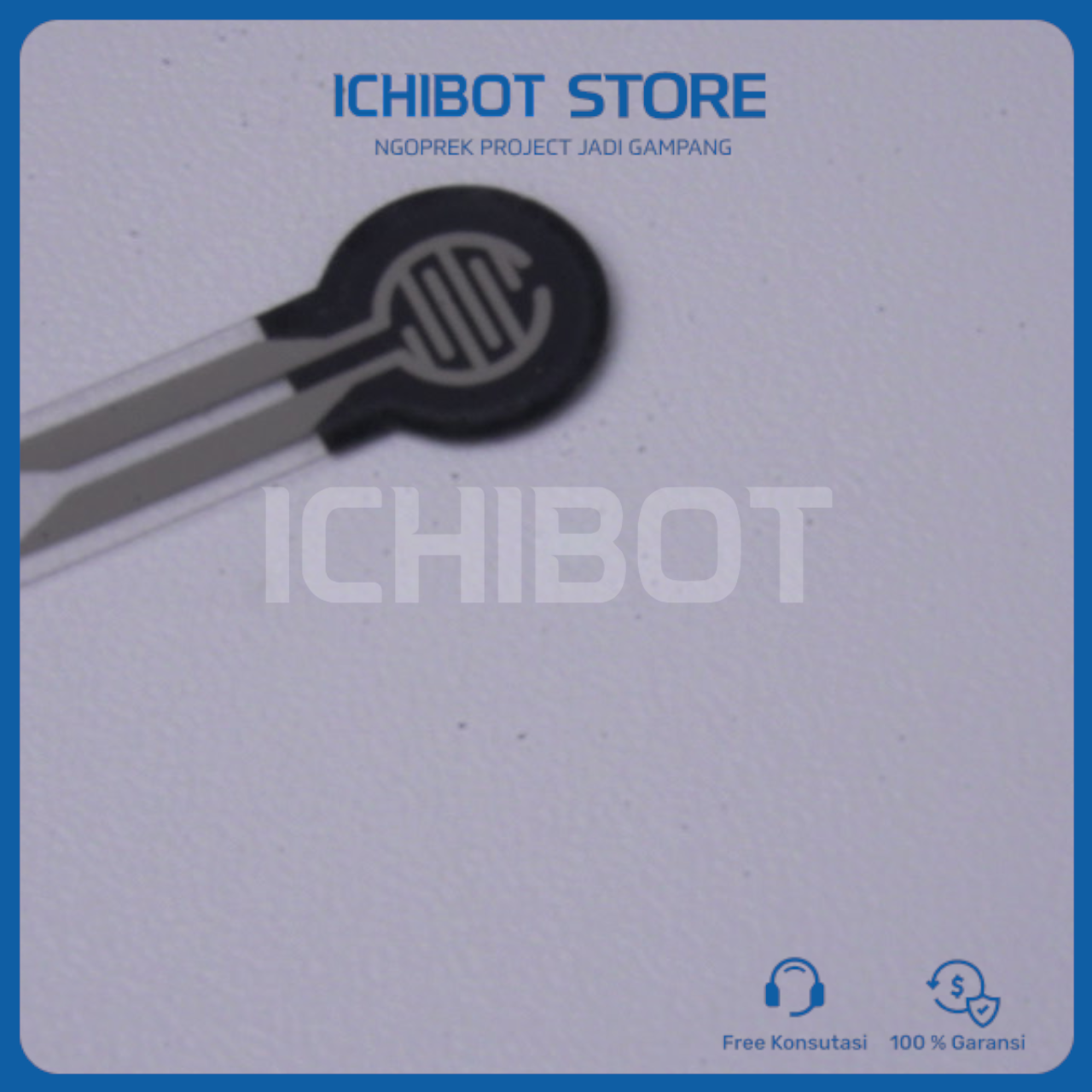

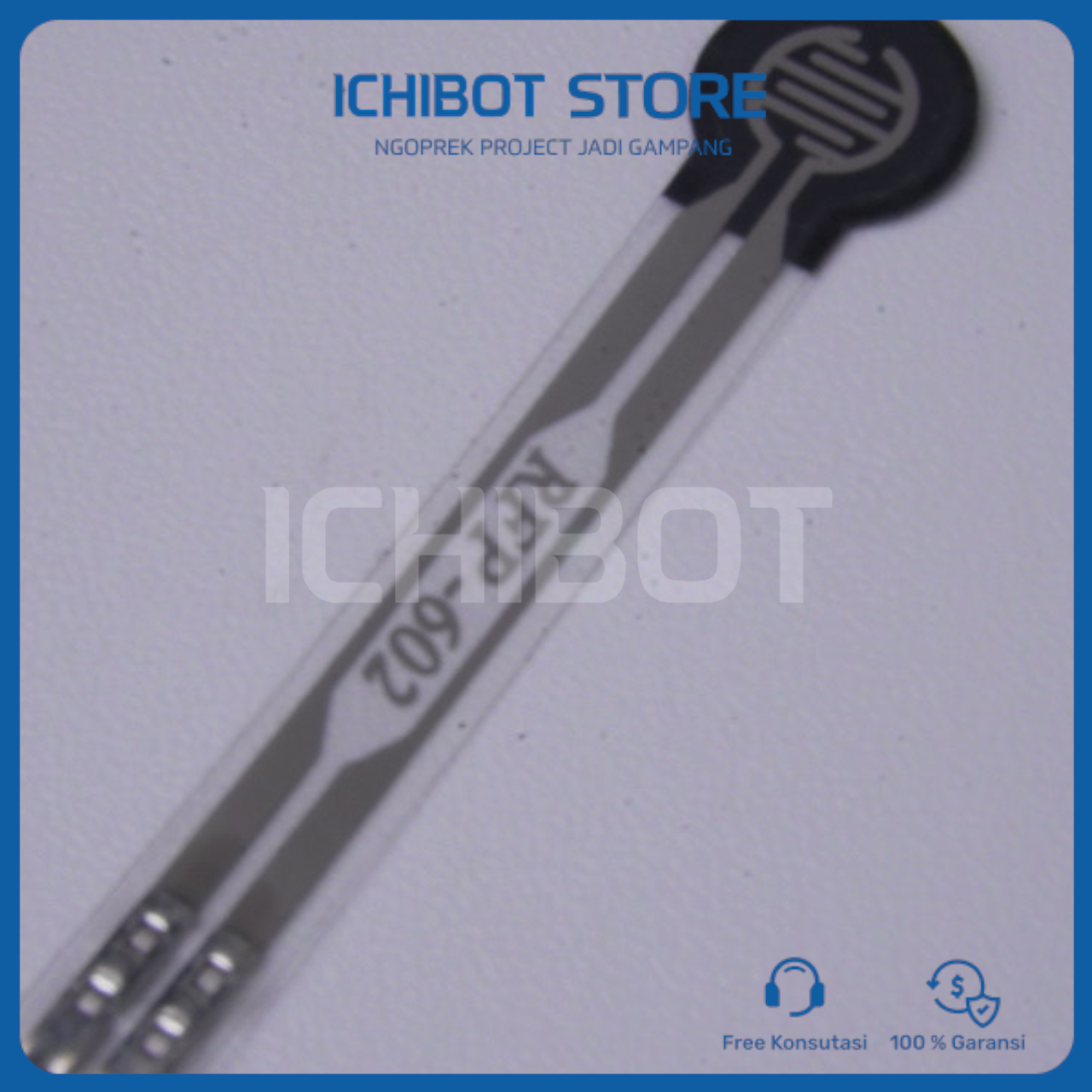

RFP602 adalah jenis sensor tekanan film resistif yang dirancang untuk mendeteksi tekanan atau gaya, dengan rentang deteksi hingga 1 kg. Sensor ini bekerja dengan prinsip yang mirip dengan Force-Sensitive Resistor (FSR), di mana resistansi sensor berubah sesuai dengan tekanan yang diterapkan. Sensor ini cocok untuk aplikasi yang memerlukan pengukuran gaya dalam kisaran rendah hingga menengah, seperti perangkat interaktif, kontrol sentuh, dan pengukuran gaya pada robotika.
Spesifikasi Utama:
- Tipe Sensor: Resistive Film Pressure Sensor, yang mengubah resistansi berdasarkan besar tekanan yang diterapkan.
- Kisaran Tekanan yang Dapat Dideteksi: 0 hingga 1 kg (0 hingga sekitar 9.8 Newton).
- Bentuk dan Ukuran:
- Bentuk: Biasanya berbentuk persegi panjang atau strip dengan ekor fleksibel untuk koneksi yang lebih mudah.
- Ukuran Ekor: Ekor panjang membuatnya lebih fleksibel untuk pemasangan di tempat yang sulit dijangkau.
- Resistansi:
- Tanpa Tekanan: Resistansi sangat tinggi (hingga beberapa megaohm).
- Dengan Tekanan 1 kg: Resistansi turun signifikan menjadi beberapa kilo-ohm, tergantung pada besarnya tekanan.
- Tegangan Operasi: Umumnya digunakan dengan tegangan 3.3V hingga 5V untuk kompatibilitas dengan mikrokontroler standar seperti Arduino atau ESP32.
- Sinyal Output: Resistansi yang bervariasi dapat dikonversi menjadi sinyal tegangan analog menggunakan konfigurasi pembagi tegangan.
Prinsip Kerja:
Sensor ini mengubah nilai resistansinya saat tekanan atau gaya diterapkan pada permukaan sensornya. Ketika tidak ada tekanan, resistansi sensor sangat tinggi. Saat tekanan meningkat, resistansi berkurang secara signifikan, memungkinkan deteksi tekanan dengan memanfaatkan rangkaian pembagi tegangan untuk mengubah perubahan resistansi menjadi perubahan tegangan yang dapat diukur.
Aplikasi:
- Kontrol Sentuh dan Perangkat Interaktif: Digunakan untuk membuat antarmuka yang merespons tekanan atau sentuhan.
- Robotika: Mengukur gaya yang diterapkan pada gripper, kaki robot, atau bagian lain yang memerlukan deteksi tekanan.
- Alat Kesehatan dan Rehabilitasi: Memantau tekanan pada alat medis atau perangkat rehabilitasi.
- Perangkat Wearable: Untuk mendeteksi tekanan atau gaya pada pakaian atau alas kaki pintar.
- Instrumen Musik Elektronik: Digunakan sebagai sensor tekanan untuk mengontrol instrumen musik digital.
Kode Pemrograman (Arduino Contoh):
Untuk menggunakan RFP602 dengan Arduino, berikut adalah contoh kode untuk membaca nilai analog dari sensor dan menampilkan data ke serial monitor:
const int sensorPin = A0; // Pin analog untuk sensor RFP602
void setup() {
Serial.begin(9600); // Inisialisasi komunikasi serial
}
void loop() {
int sensorValue = analogRead(sensorPin); // Baca nilai analog dari sensor
Serial.print("Nilai Tekanan: ");
Serial.println(sensorValue); // Tampilkan nilai tekanan
delay(100); // Tunggu 100 ms sebelum pembacaan berikutnya
}
Cara Penggunaan:
- Hubungkan Sensor ke Mikrokontroler:
- Salah satu pin sensor dihubungkan ke 5V, dan pin lainnya dihubungkan ke pin analog (misalnya, A0 pada Arduino) melalui resistor pull-down (sekitar 10kΩ ke GND).
- Konversi Sinyal Analog: Nilai resistansi sensor yang berubah dengan tekanan dapat dibaca sebagai tegangan analog oleh mikrokontroler.
- Kalibrasi untuk Akurasi: Untuk aplikasi yang memerlukan pengukuran yang lebih presisi, lakukan kalibrasi dengan mengukur nilai analog untuk berbagai tingkat tekanan yang diketahui.
Cara Perawatan:
- Hindari Tekanan Berlebihan: Jangan memberikan tekanan melebihi kapasitas sensor (1 kg) untuk mencegah kerusakan.
- Lindungi dari Kondisi Ekstrem: Hindari penggunaan sensor di lingkungan yang sangat lembap atau berdebu, yang dapat mempengaruhi kinerjanya.
- Jaga Kebersihan: Pastikan area permukaan sensor bersih untuk hasil pengukuran yang akurat.
Kelebihan dan Kekurangan:
- Kelebihan:
- Ukuran kompak dan mudah dipasang.
- Respons cepat terhadap perubahan tekanan.
- Biaya rendah, cocok untuk aplikasi DIY dan proyek edukasi.
- Kekurangan:
- Tidak sepenuhnya linear, sehingga kalibrasi diperlukan untuk aplikasi yang memerlukan pengukuran tekanan presisi.
- Sensitivitas terbatas pada rentang gaya yang lebih besar dari spesifikasi sensor.
RFP602 adalah sensor yang fleksibel dan mudah digunakan untuk berbagai aplikasi yang memerlukan deteksi tekanan atau gaya dalam rentang rendah hingga menengah, membuatnya ideal untuk proyek interaktif, robotika, dan perangkat medis.
