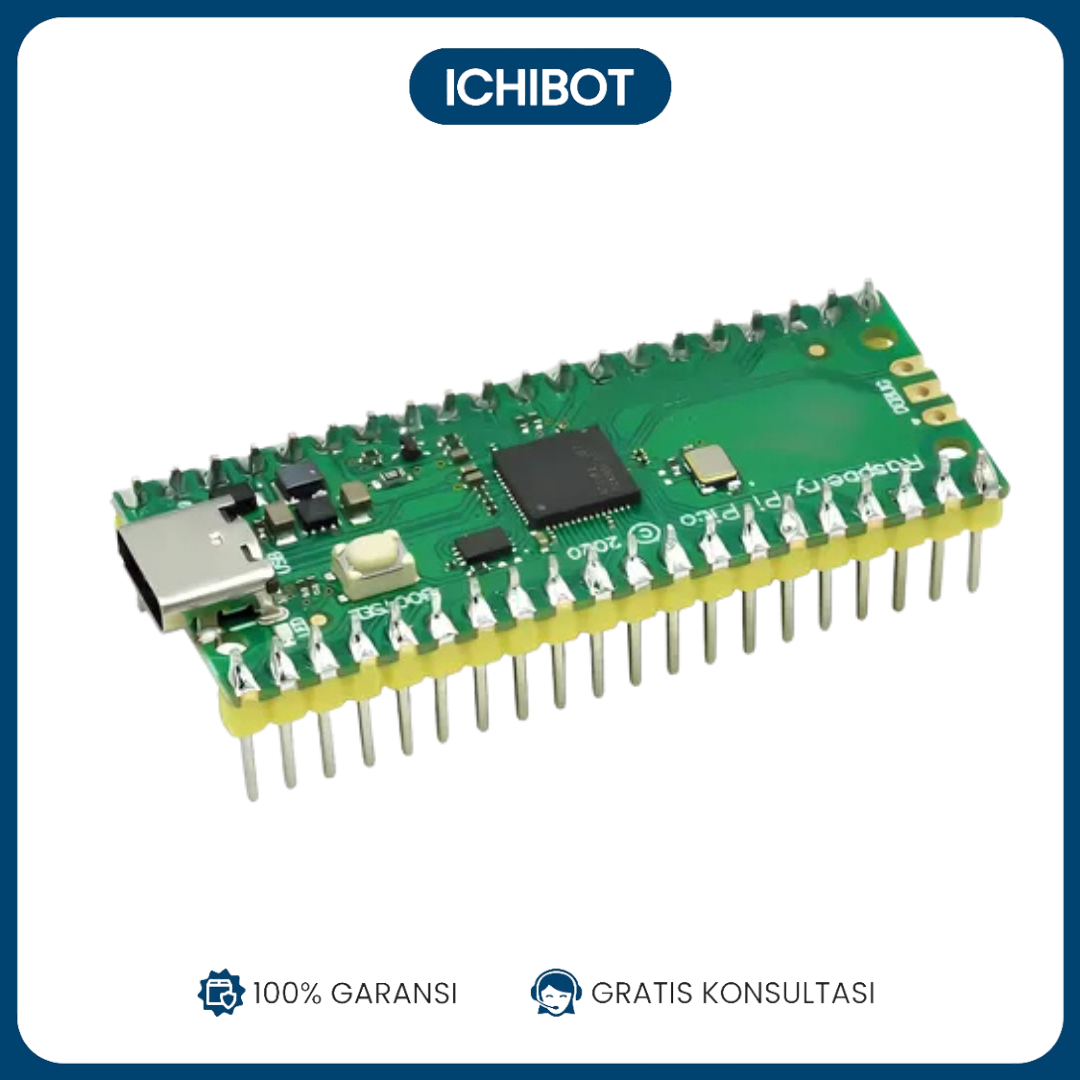

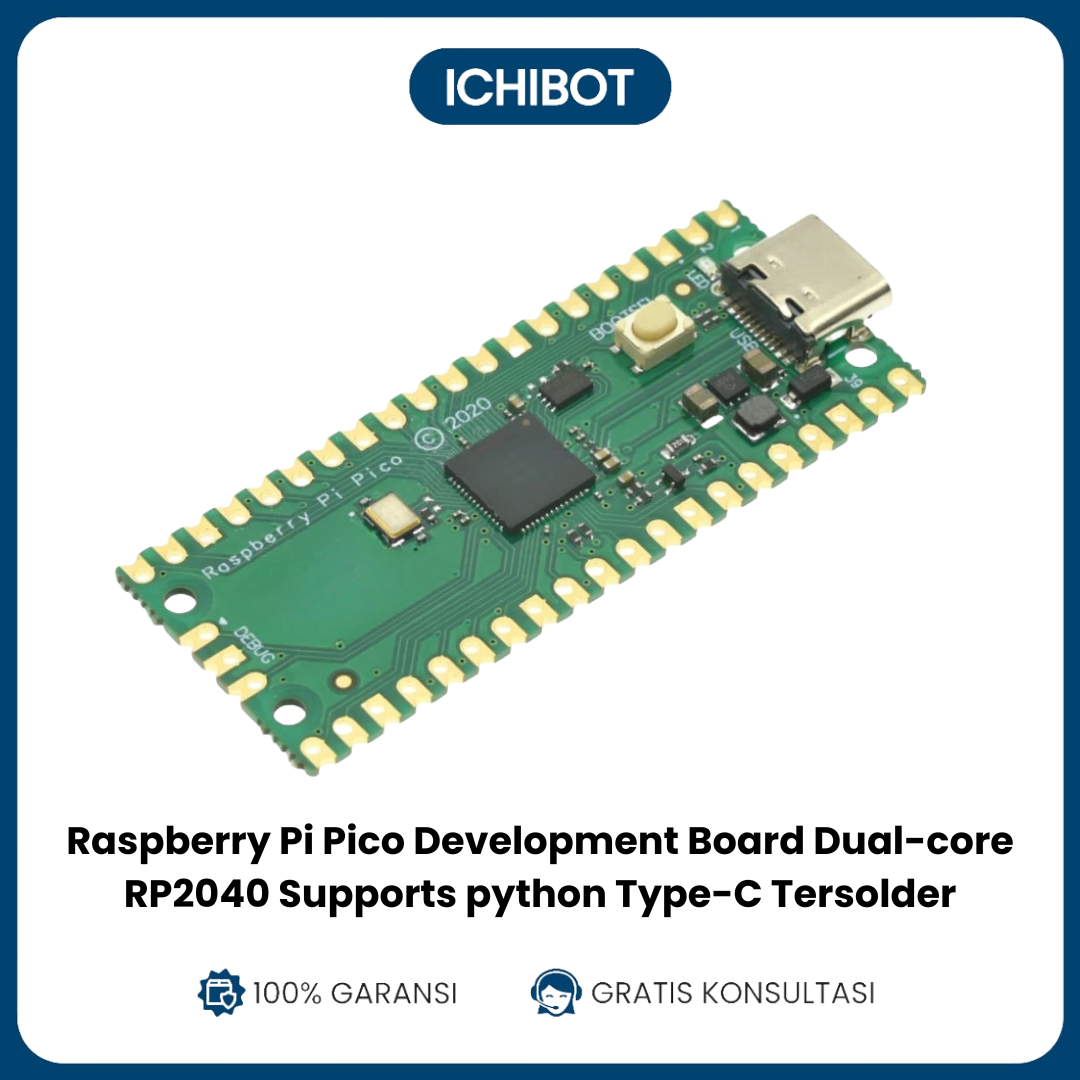

Raspberry Pi Pico Development Board Dual-core RP2040 Supports python Type-C Tersolder

Description

Raspberry Pi Pico Development Board Dual-core RP2040

2. Spesifikasi:

• Mikrokontroler: Raspberry Pi RP2040
• Arsitektur: Dual-core ARM Cortex-M0+ dengan clock hingga 133 MHz
• Memori: 264 KB SRAM
• Flash: 2 MB QSPI Flash untuk penyimpanan kode dan data
• Antarmuka I/O:
  • 26 pin GPIO (General Purpose Input/Output)
  • Antarmuka digital dan analog, termasuk I2C, SPI, UART, PWM, dan ADC (3 channel 12-bit ADC)
• Konektor USB: USB Type-C (tersolder)
• Tegangan Operasi: 1.8V – 5.5V (dapat di-power menggunakan USB atau sumber eksternal)
• Kompabilitas Software: Dapat diprogram menggunakan MicroPython, C/C++, dan Arduino IDE
• Fitur Tambahan: Timer hardware, support untuk PIO (Programmable I/O), yang memungkinkan pengguna mengimplementasikan protokol komunikasi atau sinyal khusus.
• Dimensi: 51mm x 21mm

3. Cara Penggunaan:

1. Persiapan:
   • Instalasi Software: Pastikan sudah mengunduh dan menginstal Thonny IDE atau Visual Studio Code untuk pemrograman menggunakan MicroPython.
   • Koneksi: Hubungkan Raspberry Pi Pico ke komputer menggunakan kabel USB Type-C.
2. Program dengan MicroPython:
   • Setelah Raspberry Pi Pico terhubung, instal firmware MicroPython dengan mengikuti langkah-langkah di situs resmi Raspberry Pi.
   • Setelah firmware terpasang, buka Thonny IDE, pilih Raspberry Pi Pico sebagai interpreter, dan mulai menulis kode Python.
3. Contoh Aplikasi:
   • Menggunakan GPIO untuk menyalakan LED:
   python

   Copy code

   from machine import Pin
import timeled = Pin(25, Pin.OUT) # Pin 25 di Raspberry Pi Pico terhubung ke LED onboard

   while True:
   led.toggle() # Menyalakan/mematikan LED
   time.sleep(1) # Jeda 1 detik

4. Aplikasi Lain:
   • Mengukur tegangan dengan ADC (Analog-to-Digital Converter)
   • Berkomunikasi dengan sensor melalui I2C atau SPI
   • Mengendalikan motor menggunakan PWM

4. Program (for MicroPython):

Contoh sederhana untuk membaca nilai dari sensor suhu internal dan menampilkan hasilnya di Thonny:

Kode di atas membaca suhu internal Raspberry Pi Pico dan mengonversinya menjadi derajat Celcius.

5. Tips Keselamatan:

• Tegangan Operasional: Pastikan menggunakan sumber daya yang sesuai antara 1.8V dan 5.5V. Jangan menghubungkan pin GPIO langsung ke tegangan yang lebih tinggi dari 3.3V tanpa level shifter.
• Overheating: Jika memprogram atau menggunakan PIO intensif, pastikan Raspberry Pi Pico tidak overheat.
• Proteksi Pin GPIO: Selalu gunakan resistor atau proteksi rangkaian saat menghubungkan sensor, aktuator, atau perangkat lainnya ke pin GPIO untuk menghindari korsleting atau kerusakan komponen.
• Proteksi ESD: Gunakan gelang antistatis saat menangani board untuk mencegah kerusakan akibat pelepasan elektrostatik.
• Kabel USB Type-C: Gunakan kabel USB yang berkualitas baik untuk menjaga koneksi yang stabil.
