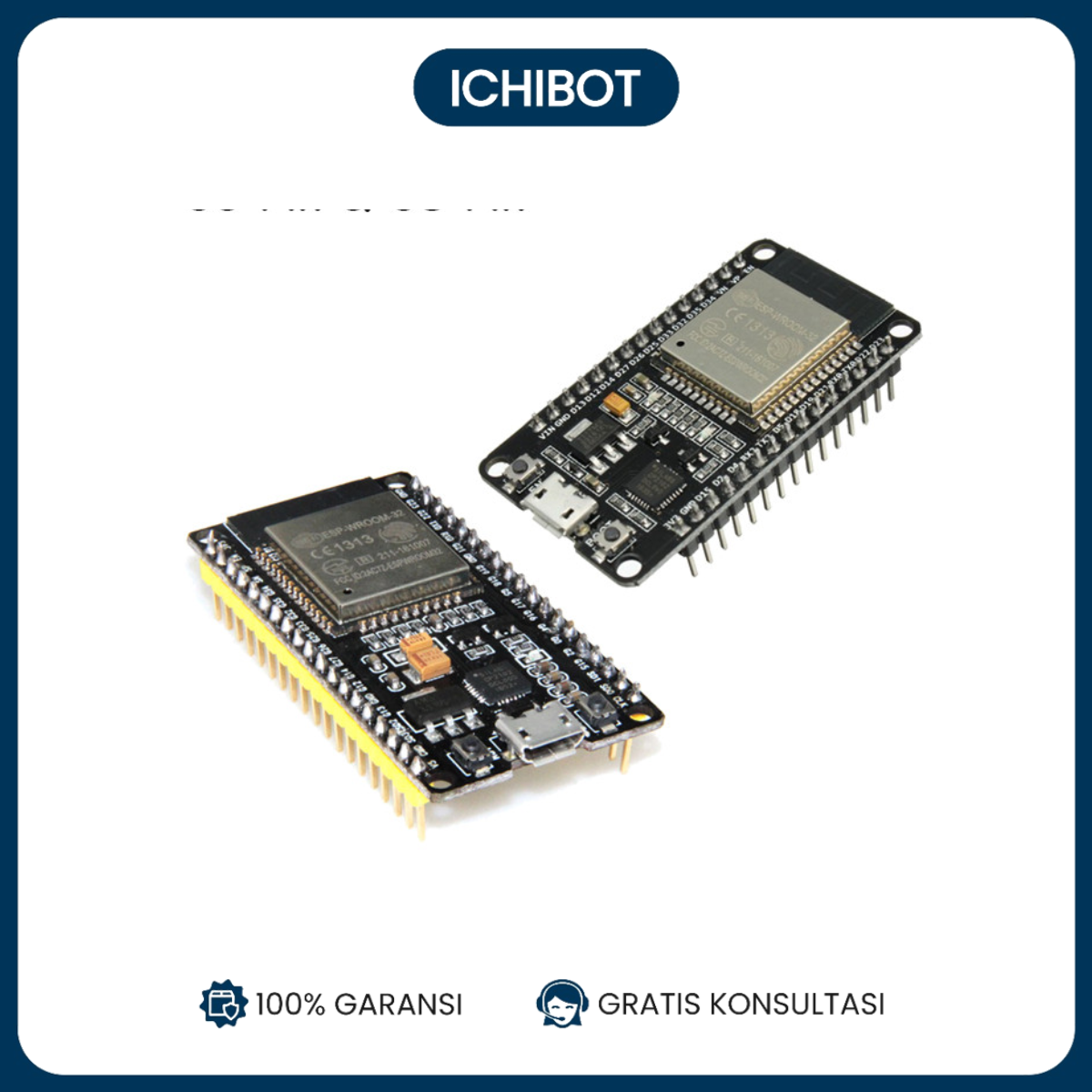

NodeMCU ESP32 Type-C Sudah Tersolder CP2102 Development Board Dual Core WiFi + Bluetooth 2 in 1 Wireless IoT

NodeMCU ESP32 Type-C Sudah Tersolder CP2102 Development Board Dual Core WiFi + Bluetooth 2 in 1 Wireless IoT
NodeMCU ESP32 Type-C Sudah Tersolder CP2102 Development Board Dual Core WiFi + Bluetooth 2 in 1 Wireless IoT - Image 2

  • Pengiriman Instant

    Tersedia opsi kurir ojek online. Pesan sekarang, barang tiba hari ini untuk project mendesak.

  • Packing Aman

    Gratis ekstra kardus dan bubble wrap. Pin dan fisik komponen dijamin utuh sampai tujuan.

  • Stok Real-time

    Ketersediaan barang selalu akurat. Bebas khawatir pesanan dibatalkan karena stok habis.

  • Harga Grosir

    Dapatkan potongan harga khusus untuk pembelian partai besar dan kebutuhan instansi.

Rp82.875
3% OFFRp85.000

Sedang Kosong atau Habis

SKU: RK12-T03 Category:

Description

Spesifikasi NodeMCU ESP32 dengan Type-C dan CP2102

1. Model: NodeMCU ESP32 Development Board
2. Tipe USB: Type-C
3. Chipset USB ke Serial: CP2102
4. Prosesor: Dual Core Tensilica LX6
5. Kecepatan Prosesor: Hingga 240MHz
6. Memori:
• RAM: 520KB SRAM
• Flash: 4MB (tergantung model)
7. Konektivitas:
• WiFi: 802.11 b/g/n
• Bluetooth: Dual Mode Bluetooth (Bluetooth Classic dan BLE)
8. Tegangan Operasional: 3.3V (regulator internal dari 5V USB)
9. GPIO: 34 pin yang dapat digunakan sebagai input/output digital
10. Antarmuka: UART, SPI, I2C, PWM, ADC, DAC
11. Sensor: Hall Sensor, Sensor Suhu Internal
12. Dimensi: Kompak dan sesuai dengan standar NodeMCU

Fitur Utama

• Dual Core Processor: Memungkinkan multitasking yang lebih baik dalam aplikasi IoT.
• WiFi dan Bluetooth 2 in 1: Konektivitas nirkabel yang luas untuk berbagai aplikasi.
• Port USB Type-C: Mudah untuk koneksi dan pengisian daya.
• Sudah Tersolder: Siap digunakan tanpa perlu soldering tambahan.
• Chip CP2102: Konverter USB ke Serial yang stabil dan mudah diintegrasikan.

Diagram Koneksi dan Pinout

Berikut adalah diagram pinout untuk NodeMCU ESP32:

+———————————————————-+
| USB Type-C NodeMCU ESP32 |
| +——————————————————+ |
| | +—+ | |
| | | | | |
| | [IO0] [D3] | | [EN] [D8] [D7] [D6] | |
| | [IO1] [D2] | | [34] [35] [32] [33] | |
| | [IO2] [D4] | | [36] [39] [25] [26] | |
| | [IO3] [D5] | | [12] [13] [14] [27] | |
| | [IO4] [D6] | | [23] [22] [21] [19] | |
| | [GND] [G] | | [17] [16] [04] [18] | |
| | [3V3] [3V3] | | [05] [02] [15] [27] | |
| | [EN] [EN] | | | |
| +——————-+—+——————————-+ |
+———————————————————-+

Langkah-langkah Penggunaan

Persiapan

1.Koneksi USB:
•Hubungkan NodeMCU ESP32 ke komputer menggunakan kabel USB Type-C.
2.Instalasi Driver:
•Jika diperlukan, instal driver CP2102 dari situs resmi Silicon Labs untuk mengenali board di komputer Anda.

Pemrograman dengan Arduino IDE

1.Install Board ESP32:
•Buka Arduino IDE, pergi ke File > Preferences.
•Tambahkan URL berikut ke dalam Additional Board Manager URLs: https://dl.espressif.com/dl/package_esp32_index.json
•Pergi ke Tools > Board > Boards Manager, dan cari “ESP32”.
•Klik “Install” pada paket ESP32 by Espressif Systems.
2.Pilih Board:
•Pilih Tools > Board > ESP32 Dev Module.
3.Pilih Port:
•Pilih Tools > Port dan pilih port yang sesuai dengan NodeMCU ESP32.
4.Upload Program:
•Tulis atau buka program Arduino dan klik tombol upload. Berikut adalah contoh program sederhana untuk berkedip LED di pin GPIO2.


const int ledPin = 2; // Pin LED bawaan pada beberapa board ESP32

void setup() {
pinMode(ledPin, OUTPUT); // Mengatur pin LED sebagai output
}

void loop() {
digitalWrite(ledPin, HIGH); // Nyalakan LED
delay(1000); // Tunggu 1 detik
digitalWrite(ledPin, LOW); // Matikan LED
delay(1000); // Tunggu 1 detik
}

Tips Penggunaan

•Periksa Koneksi: Pastikan semua koneksi kabel terpasang dengan benar dan tidak ada yang longgar.
•Cek Pinout: Perhatikan diagram pinout untuk memastikan pin yang benar digunakan sesuai dengan kebutuhan aplikasi Anda.
•Gunakan Breadboard: Untuk prototyping, gunakan breadboard untuk mempermudah pengujian dan koneksi.

Keselamatan

•Hindari Tegangan Tinggi: Pastikan tegangan yang masuk ke board tidak melebihi spesifikasi untuk menghindari kerusakan.
•Penanganan yang Hati-hati: Hindari menyentuh komponen saat board terhubung ke sumber daya untuk menghindari sengatan listrik.

Dengan spesifikasi dan panduan penggunaan ini, NodeMCU ESP32 Type-C dengan CP2102 dapat digunakan untuk berbagai aplikasi IoT yang membutuhkan konektivitas WiFi dan Bluetooth, serta kemampuan pemrosesan yang kuat.

Panduan Tutorial Ichibot

Tutorial belum tersedia
