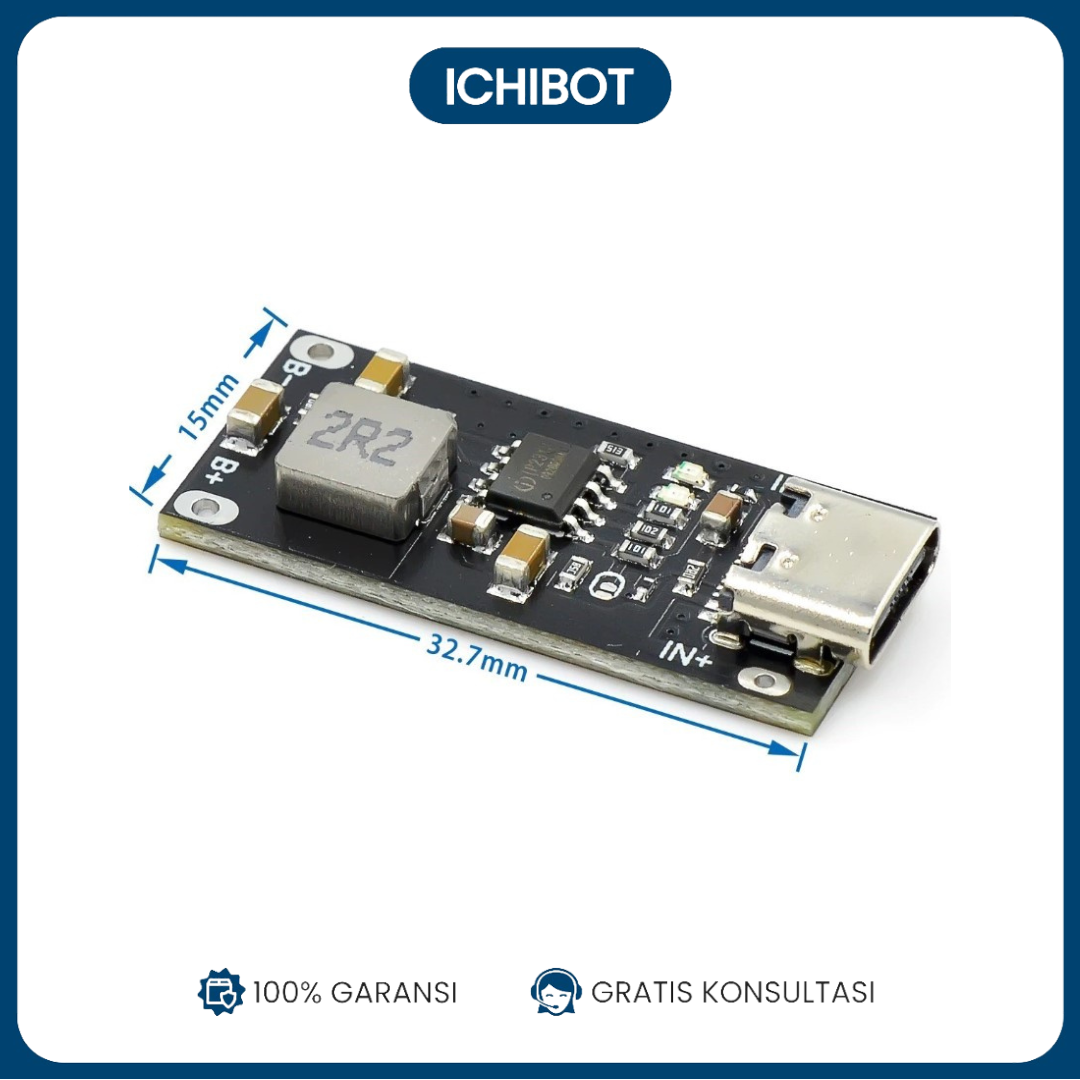

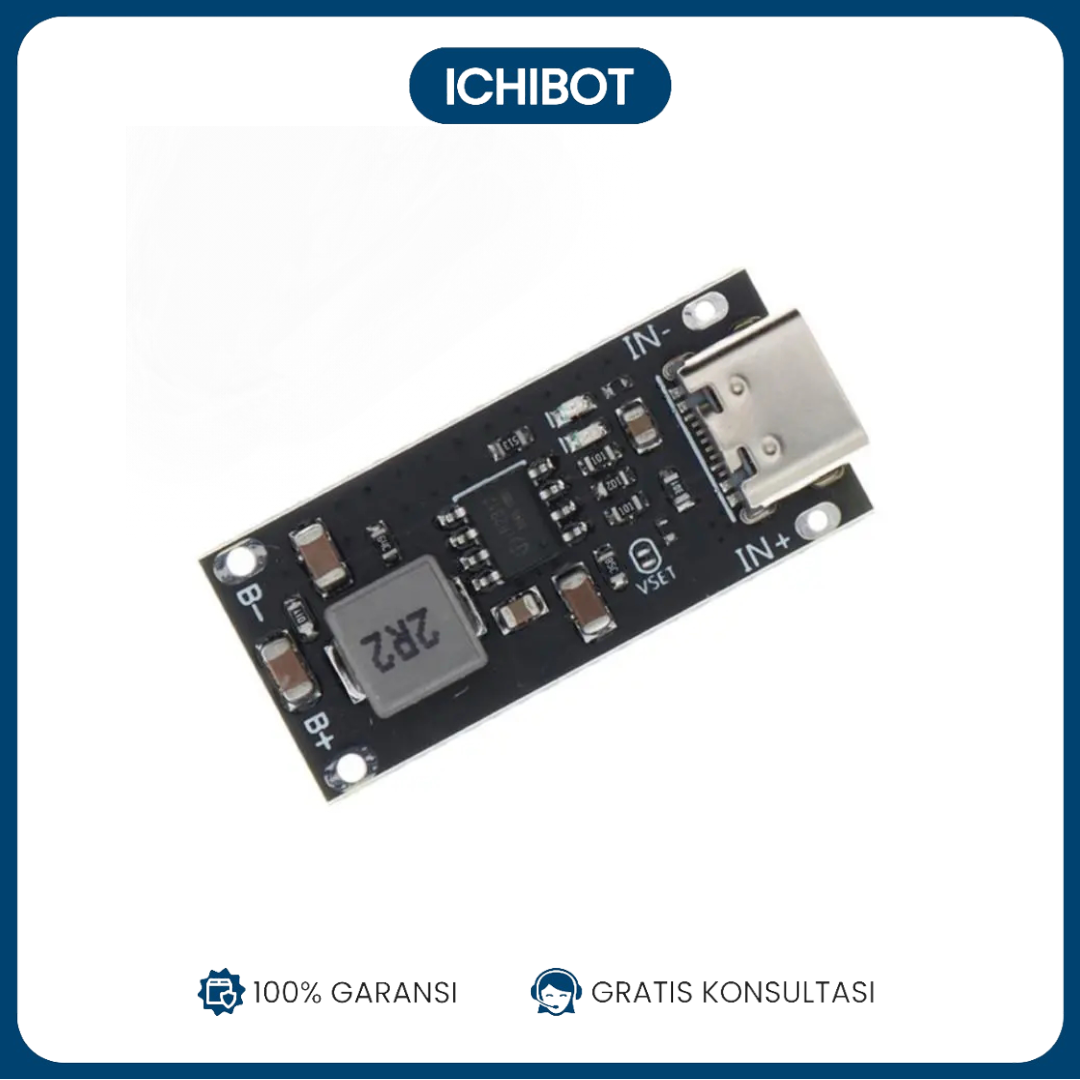

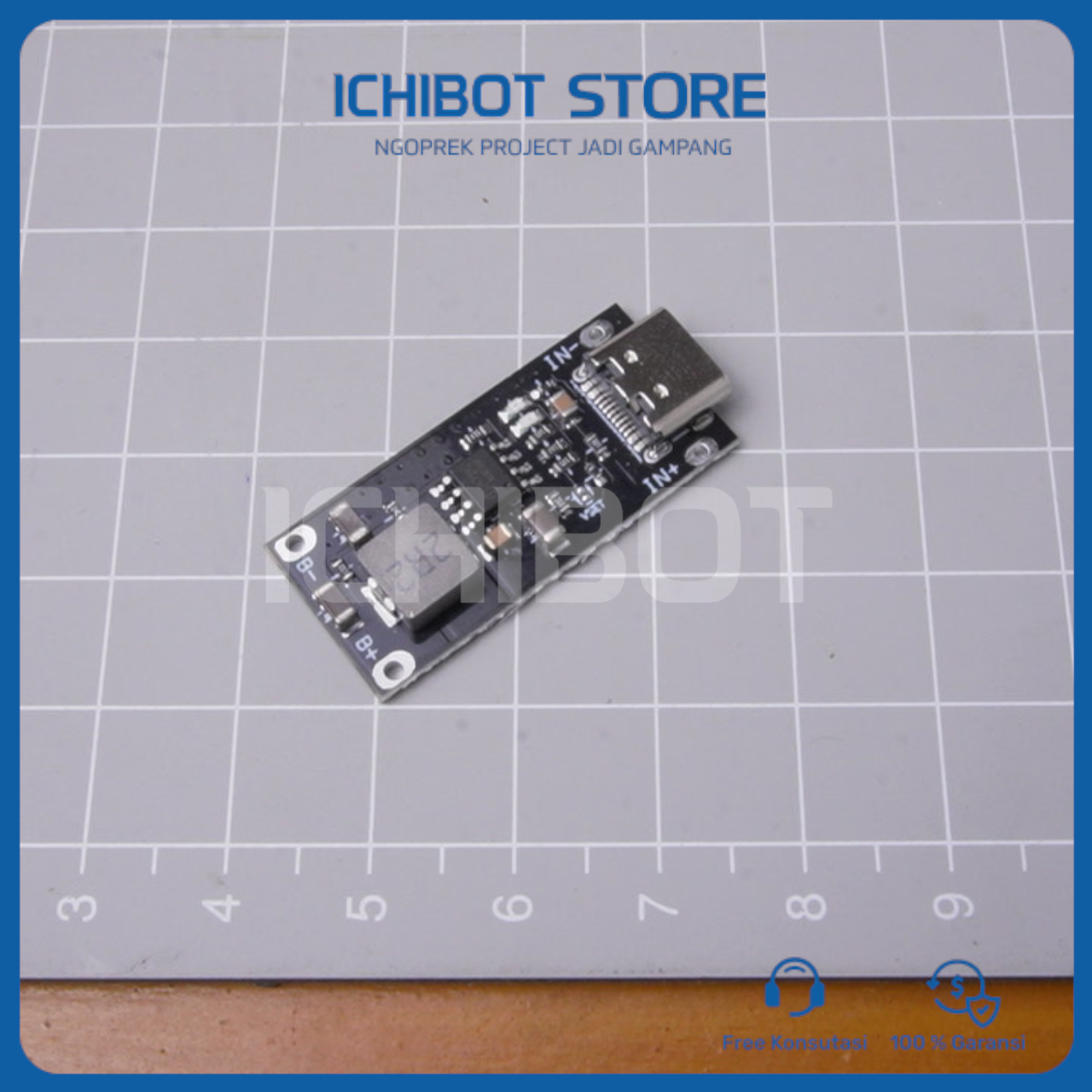

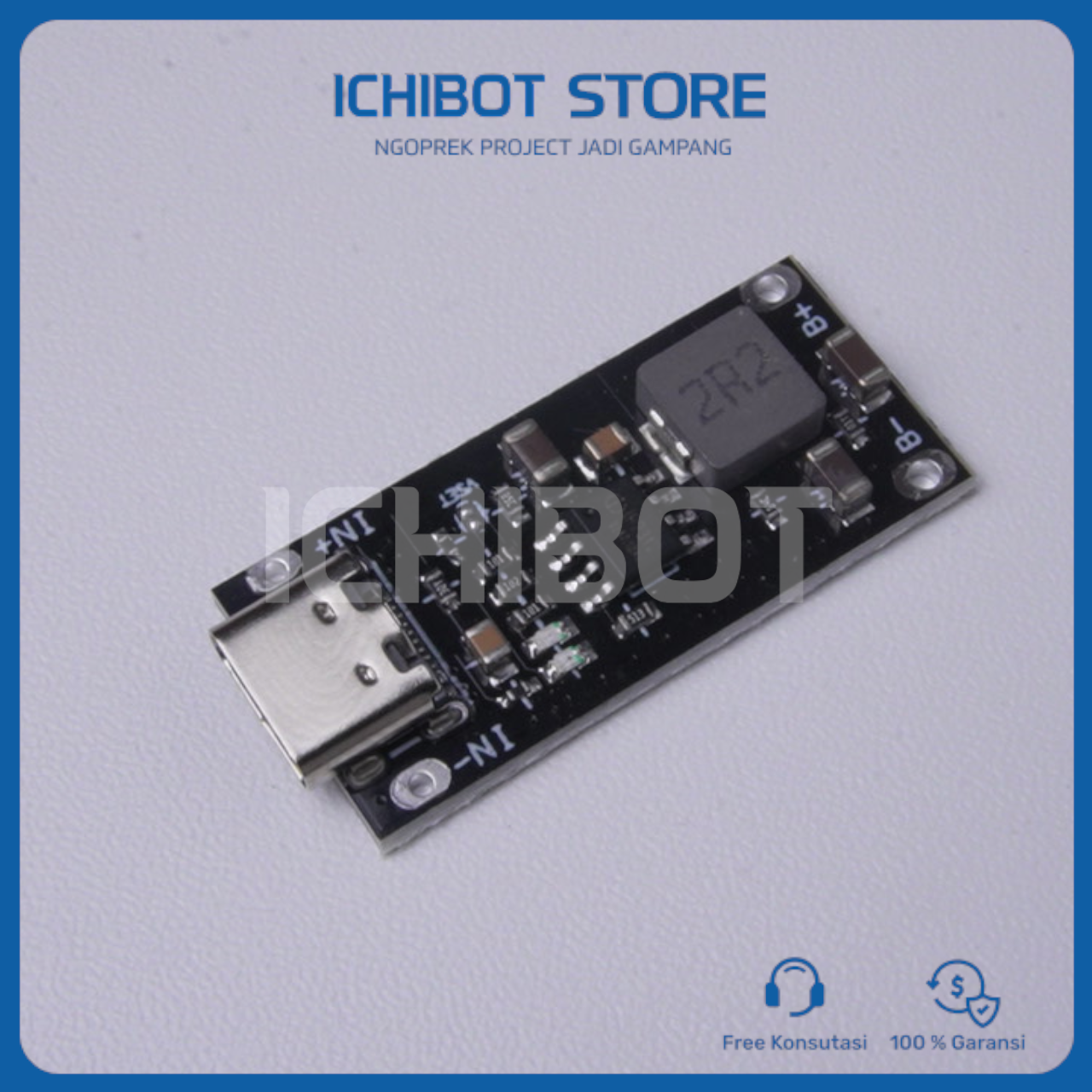

Spesifikasi:
- IC Pengisian: Menggunakan chip IP2312 yang mendukung pengisian cepat untuk baterai Li-ion.
- Input Tegangan: 5V (biasanya melalui port Type-C).
- Output Tegangan:
- 4.2V: Untuk pengisian baterai Li-ion standar.
- 4.35V: Untuk baterai Li-ion bertegangan tinggi.
- Arus Pengisian: Hingga 3A, tergantung pada kapasitas dan spesifikasi baterai yang digunakan.
- Konektor: Port Type-C untuk input daya.
- Proteksi: Modul ini dilengkapi dengan proteksi terhadap overcharge, overcurrent, overvoltage, dan short circuit, sehingga aman untuk digunakan dengan berbagai jenis baterai Li-ion.
- Indikator LED: Biasanya terdapat indikator untuk menunjukkan status pengisian (misalnya, LED merah saat mengisi, dan LED hijau ketika penuh).
Langkah Penggunaan:
-
Sambungkan Baterai: Hubungkan baterai Li-ion atau polimer lithium ke modul pada terminal output (biasanya ditandai sebagai B+ dan B-).
-
Hubungkan Power Input: Sambungkan sumber daya 5V melalui port Type-C, misalnya dari adaptor charger atau power bank.
-
Pengisian: Modul akan otomatis mulai mengisi baterai. Pantau LED untuk melihat status pengisian (merah saat mengisi, hijau saat penuh).
-

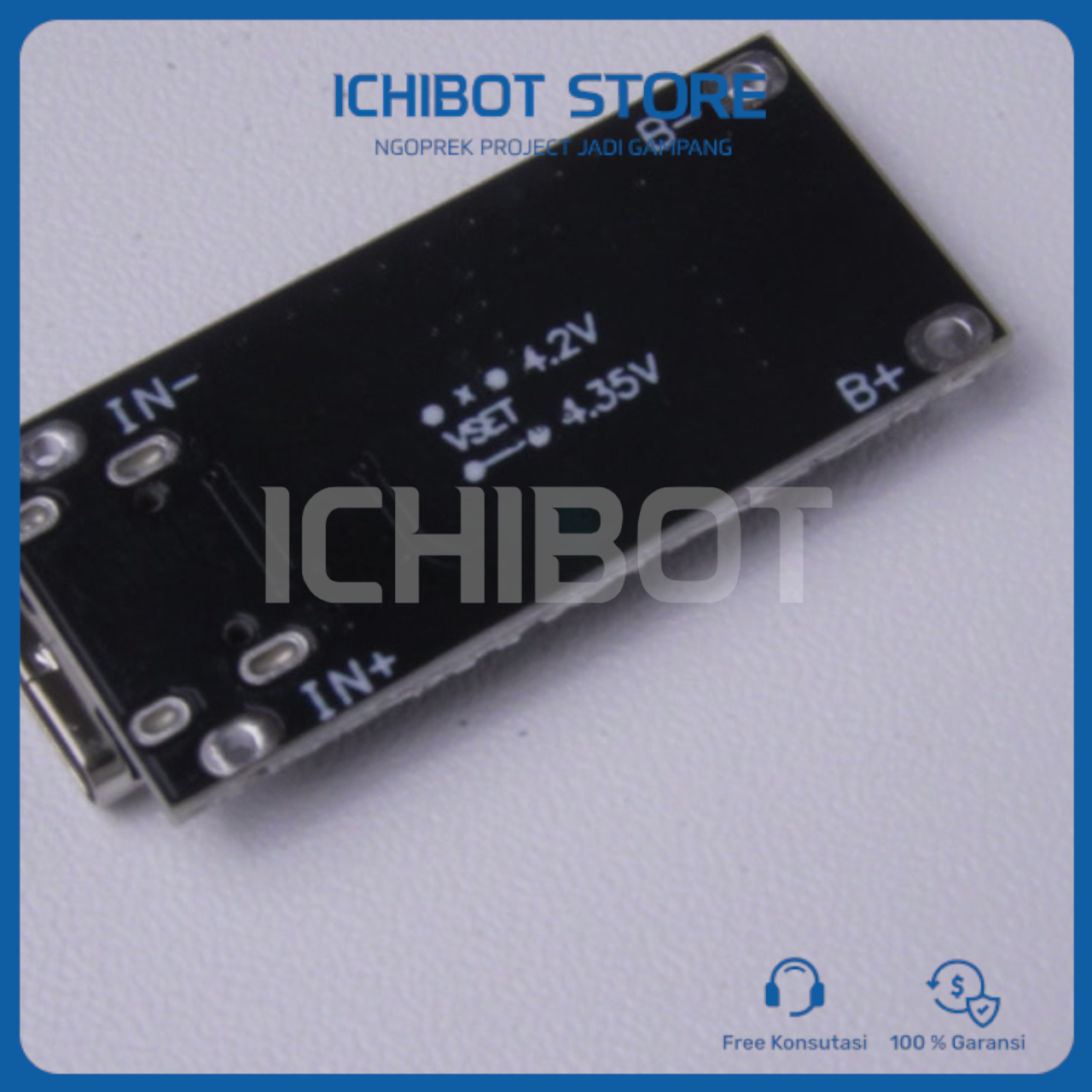

Pantau Tegangan: Pastikan untuk menggunakan baterai yang cocok untuk pengisian 4.2V atau 4.35V, sesuai dengan setting modul atau spesifikasi baterai.
- 4.2V adalah tegangan standar untuk sebagian besar baterai Li-ion.
- 4.35V digunakan untuk beberapa baterai Li-ion berkapasitas tinggi yang mendukung tegangan pengisian lebih tinggi.
Cara Perawatan:
- Gunakan Tegangan Input yang Tepat: Pastikan untuk selalu menggunakan adaptor dengan output 5V yang stabil, terutama saat menggunakan charger cepat. Hindari sumber daya yang tidak stabil yang bisa merusak modul.
- Monitor Suhu Baterai: Saat mengisi daya dengan arus tinggi (3A), baterai bisa menjadi panas. Pastikan untuk menggunakan baterai dengan proteksi suhu atau gunakan pendingin jika digunakan dalam kondisi berat.
- Periksa Koneksi: Pastikan koneksi dari baterai ke modul terpasang dengan benar untuk mencegah arus pendek atau koneksi yang tidak stabil.
- Simpan di Tempat Aman: Hindari pengisian di area dengan suhu tinggi atau lingkungan yang berdebu. Selalu simpan baterai di tempat yang aman saat tidak digunakan.
Aplikasi:
- Power Bank DIY: Modul ini sangat cocok untuk membuat power bank dengan baterai Li-ion yang bisa diisi dengan cepat melalui port Type-C.
- Proyek Elektronik DIY: Untuk perangkat portabel yang membutuhkan pengisian cepat dan efisien.
- Charger Baterai: Dapat digunakan sebagai charger baterai untuk berbagai proyek yang menggunakan baterai Li-ion, seperti perangkat IoT, robotik, dan sistem tenaga portabel.
Keuntungan Modul IP2312:
- Kecepatan Pengisian: Dengan arus pengisian hingga 3A, baterai Li-ion dapat terisi jauh lebih cepat dibandingkan pengisian standar.
- Dukungan Tegangan Tinggi: Modul ini fleksibel karena mendukung dua tegangan output (4.2V dan 4.35V), membuatnya cocok untuk berbagai jenis baterai.
- Port Type-C: Port Type-C memberikan kemudahan dalam penggunaan karena banyak perangkat modern sudah menggunakan konektor ini untuk pengisian daya.
Modul IP2312 Li-ion Fast Charging ini sangat praktis dan berguna untuk mengisi baterai Li-ion dan polimer lithium dengan aman dan cepat, terutama untuk proyek DIY yang memerlukan pengisian daya efisien dan perlindungan maksimal.
