Deskripsi Produk

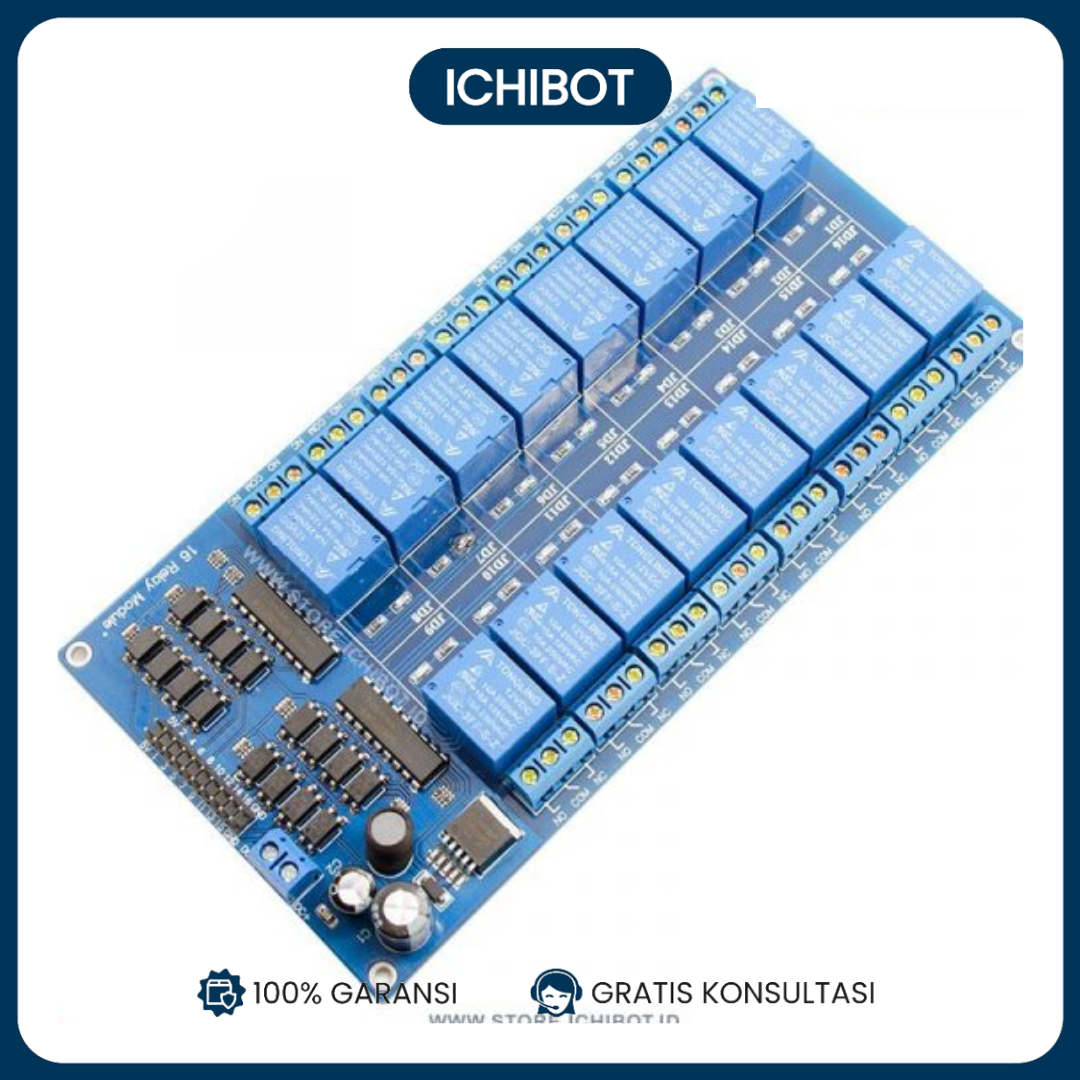

Modul relay 16 channel ini adalah solusi kontrol daya yang lengkap dan dapat diandalkan untuk berbagai aplikasi otomasi. Dirancang dengan 16 relay independen yang dapat dikendalikan melalui sinyal logika rendah, modul ini memungkinkan Anda untuk mengontrol beban listrik AC maupun DC dengan mudah. Cocok digunakan dalam sistem smart home, otomasi industri, sistem keamanan, dan berbagai proyek kontrol elektronik lainnya.

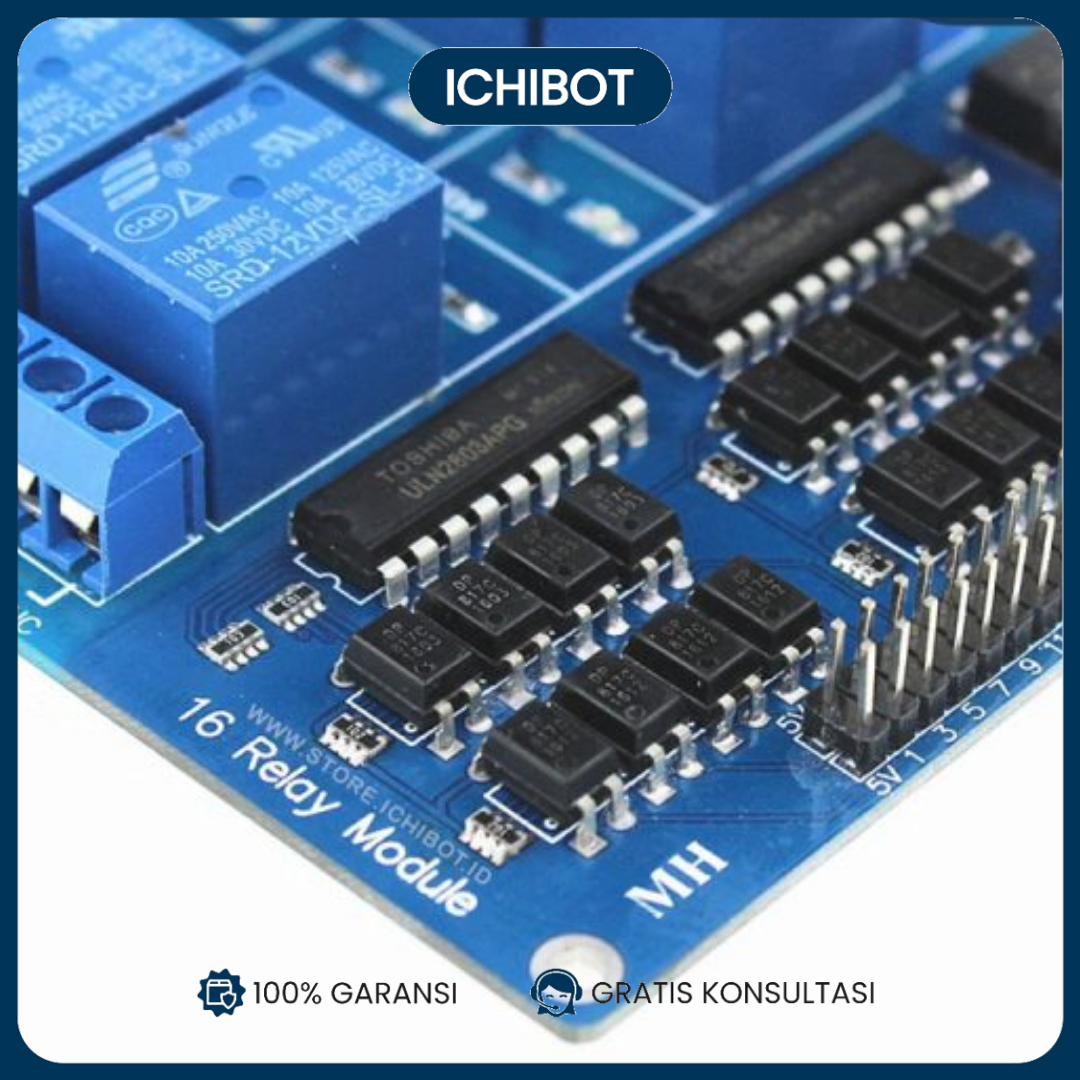

Keunggulan utama produk ini terletak pada integrasi optocoupler yang memberikan isolasi galvanis antara sinyal kontrol dan rangkaian relay, sehingga melindungi mikrokontroler atau sistem kontrol dari lonjakan tegangan berbahaya. Power supply built-in dengan IC LM2576 memastikan sumber daya yang stabil dan efisien untuk menggerakkan seluruh relay tanpa memerlukan power supply ekststra terpisah. Setiap channel dilengkapi dengan LED indikator status untuk memudahkan monitoring kondisi relay secara visual.
Spesifikasi Teknis
- Jumlah Channel: 16 channel
- Tegangan Relay: 12V DC
- Tegangan Input Kontrol: 5V (kompatibel dengan Arduino, Raspberry Pi, dan mikrokontroler lainnya)
- Isolasi: Optocoupler (setiap channel)
- Power Supply: LM2576 Step-Down Converter terintegrasi
- Kapasitas Switching: Hingga 10A per relay (tergantung beban)
- Tipe Relay: Relay elektromagnetik standar
- Indikator: LED status untuk setiap channel
- Koneksi Input: Header pin standar
- Koneksi Output Relay: Terminal block atau header pin
Catatan Tambahan
Modul ini memerlukan sumber daya input 12V untuk menggerakkan relay. Power supply LM2576 berfungsi untuk step-down tegangan input menjadi 5V yang digunakan untuk rangkaian kontrol internal dan optocoupler. Pastikan sumber daya yang digunakan memiliki kapasitas arus yang cukup untuk mengerakkan 16 relay secara bersamaan, terutama jika relay diaktifkan dalam jumlah besar. Untuk aplikasi beban tinggi (AC 220V atau lebih), pastikan relay memiliki rating yang sesuai dan gunakan penghubung yang tepat untuk keselamatan. Isolasi optocoupler sangat penting ketika menghubungkan dengan sistem kontrol sensitif untuk menghindari kerusakan akibat noise atau lonjakan tegangan dari sisi high-power.
