Description

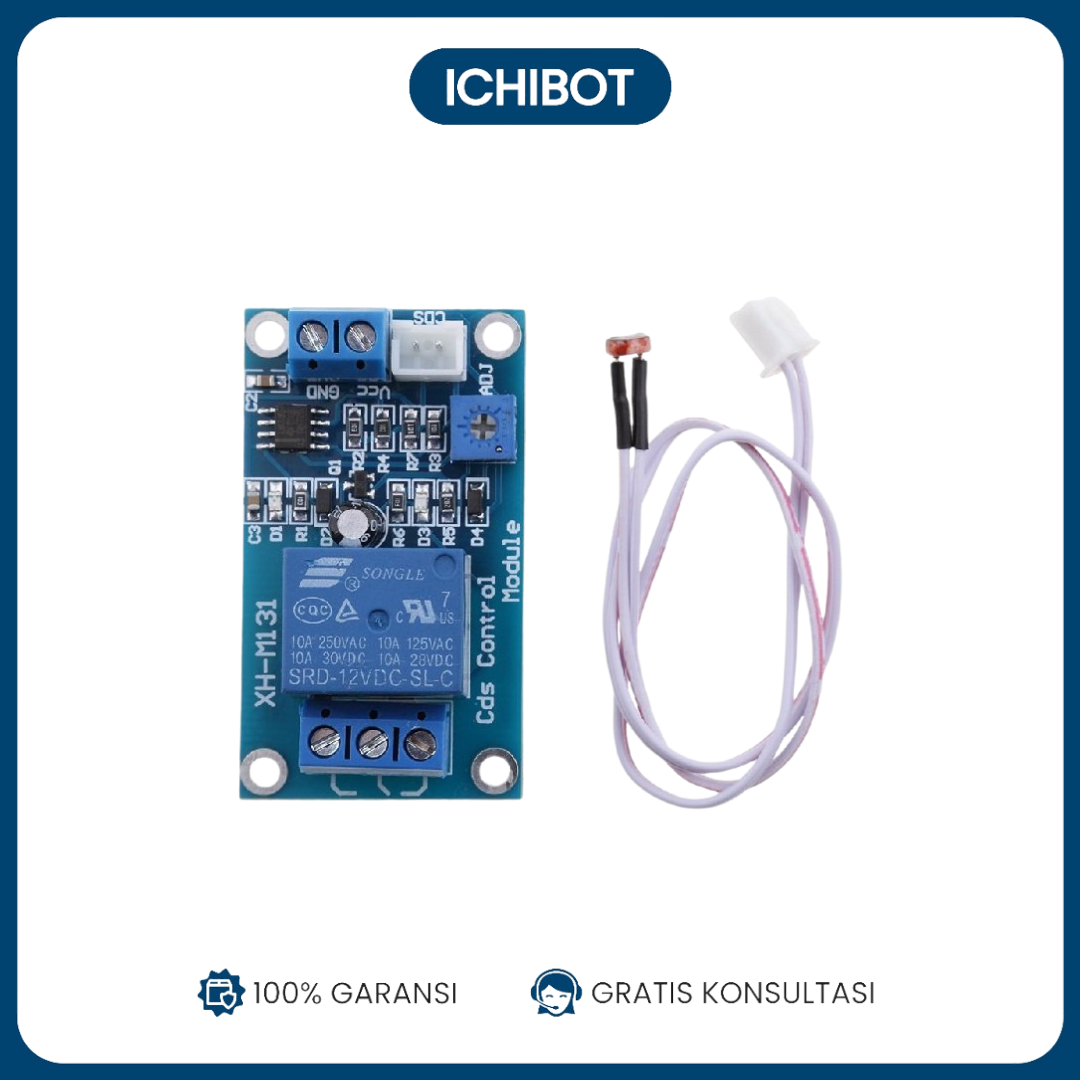

Modul XH-M131 Photoresistor Auto Light Control 12V adalah modul otomatis yang menggunakan sensor cahaya (LDR/photoresistor) untuk menghidupkan atau mematikan beban listrik berdasarkan intensitas cahaya di sekitarnya. Modul ini umum dipakai untuk lampu otomatis malam hari, lampu taman, atau sistem pencahayaan hemat energi.
Berikut penjelasan detailnya:
🔧 Spesifikasi Utama
-
Tegangan kerja: 12V DC
-
Arus maksimum beban: biasanya sekitar 10A (cukup untuk lampu LED, lampu DC, atau relay eksternal)
-
Sensor: LDR (Light Dependent Resistor) yang mendeteksi intensitas cahaya
-
Output: berupa terminal relay (NO/NC) untuk menghubungkan beban
-
Mode kerja:
-
Saat gelap → relay aktif → beban (lampu) menyala.
-
Saat terang → relay mati → beban padam.
-
⚙️ Cara Kerja
-
Siang (terang): Resistansi LDR rendah → modul mendeteksi cahaya → output relay OFF → lampu mati.
-
Malam (gelap): Resistansi LDR tinggi → modul mendeteksi gelap → output relay ON → lampu menyala.

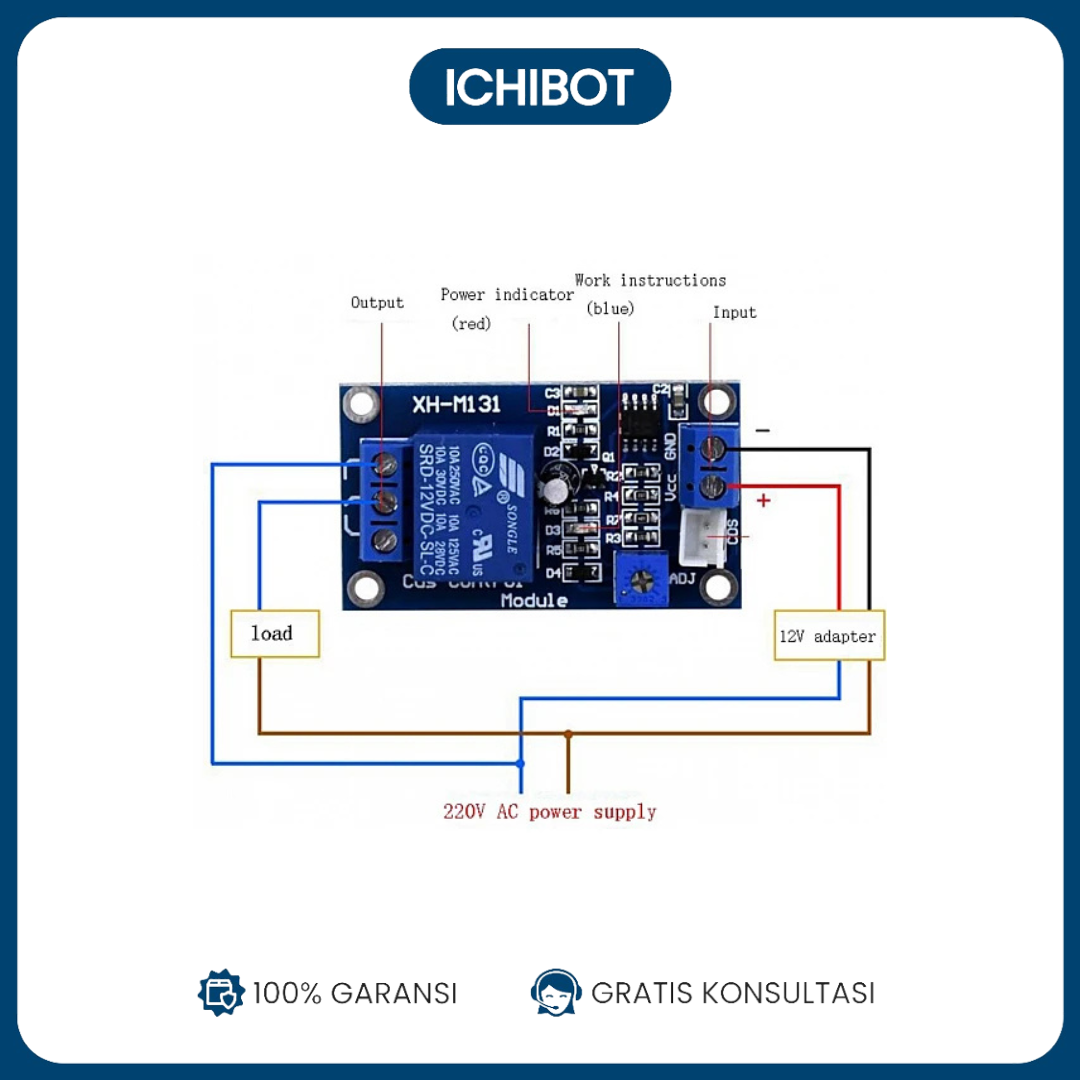

🔌 Koneksi
-
VCC: +12V DC
-
GND: Ground (negatif)
-
OUT: Output relay (biasanya COM, NO, NC untuk beban)
Contoh aplikasi:
-
VCC → +12V adaptor
-
GND → -12V adaptor
-
Lampu 12V dipasang di jalur OUT (COM–NO)
-
Saat malam, lampu otomatis menyala.
✅ Kelebihan
-
Praktis, tidak perlu mikrokontroler.
-
Dapat langsung digunakan untuk kontrol lampu otomatis.
-
Ukuran kecil dan murah.
⚠️ Kekurangan
-
Ambang batas terang/gelap biasanya tidak bisa diatur (fixed).
-
Hanya cocok untuk beban DC 12V langsung atau mengendalikan relay eksternal untuk AC.
