TIP42C Transistor PNP 6A 100V TO-220 TIP42 TIP 42

Description

Nama Produk: TIP42C Transistor PNP 6A 100V TO-220

Deskripsi: TIP42C adalah transistor PNP dengan kemampuan arus tinggi dan tegangan tinggi, dirancang untuk aplikasi daya yang memerlukan penguatan arus yang handal. Transistor ini memiliki kemasan TO-220 yang memudahkan pemasangan dan pendinginan.

Spesifikasi:

• Jenis: Transistor PNP
• Model: TIP42C
• Tegangan Kolektor-Emitor (Vce): 100V
• Arus Kolektor Maksimum (Ic): 6A
• Daya Disipasi (Ptot): 40W
• Penguatan Arus (hFE): 25 – 100 pada Ic = 4A
• Kemasaan: TO-220

Fitur:

• Kemampuan Arus Tinggi: Menangani arus kolektor hingga 6A.
• Tegangan Tinggi: Mampu menangani tegangan kolektor-emitor hingga 100V.
• Penguatan Arus: Memberikan penguatan arus yang memadai untuk aplikasi daya.

Cara Penggunaan:

1. Persiapan:

   • Periksa Komponen: Pastikan TIP42C dalam kondisi baik, tidak ada kerusakan pada kaki-kakinya.

2. Pemasangan:

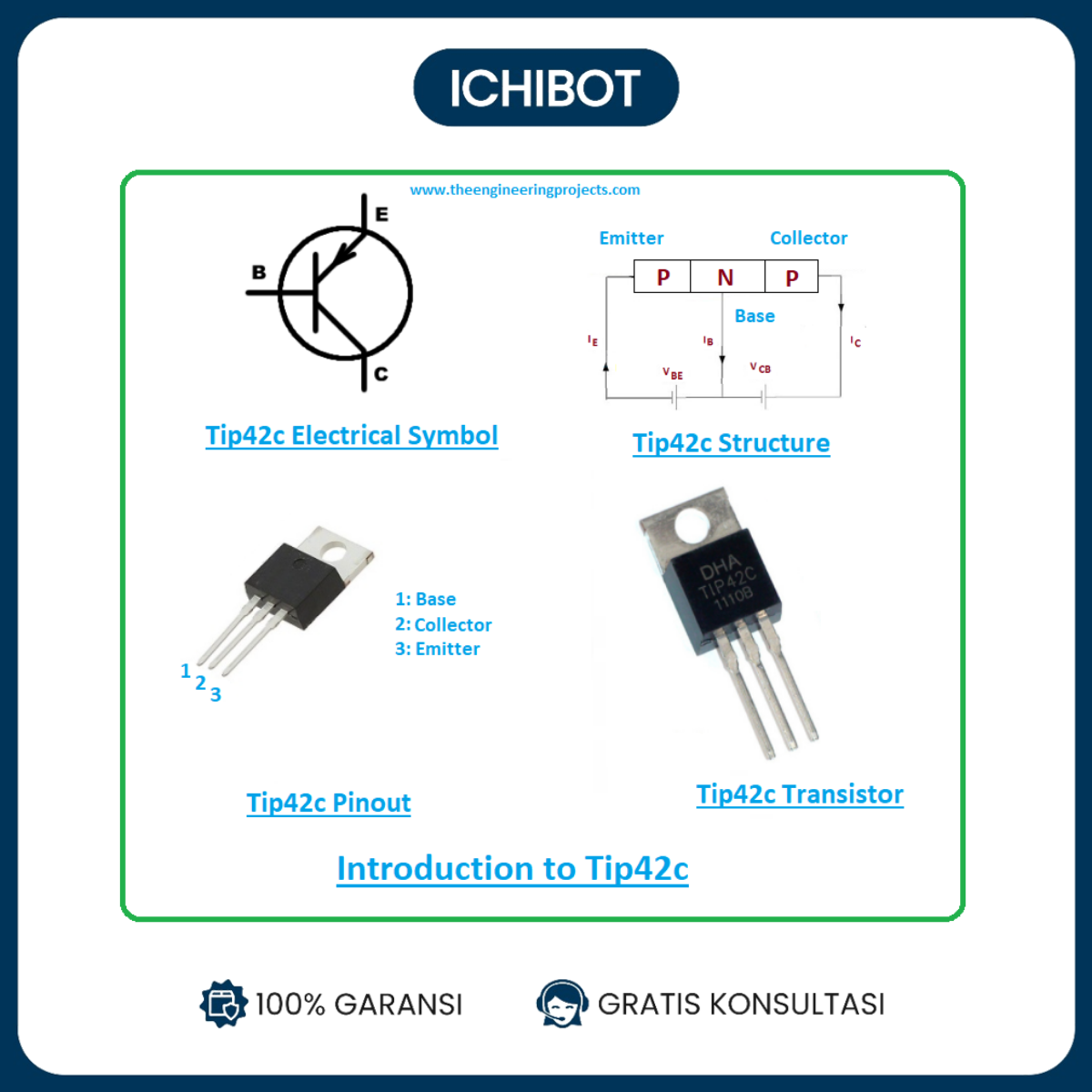

   • Identifikasi Pin:
     • Kolektor (C): Kaki kolektor terhubung ke beban.
     • Basis (B): Kaki basis menerima sinyal kontrol.
     • Emitor (E): Kaki emitor terhubung ke ground atau referensi negatif.
   • Pasang pada PCB: Tempatkan TIP42C pada PCB dengan posisi yang benar sesuai dengan pin kolektor, basis, dan emitor.

3. Koneksi:

   • Hubungkan Kolektor: Sambungkan kaki kolektor ke beban atau komponen yang memerlukan daya.
   • Hubungkan Basis: Sambungkan kaki basis ke sumber sinyal kontrol melalui resistor.
   • Hubungkan Emitor: Sambungkan kaki emitor ke ground atau jalur referensi negatif.

4. Pengoperasian:

   • Berikan Daya: Sambungkan rangkaian ke sumber daya sesuai dengan spesifikasi transistor.
   • Input Sinyal: Aplikasikan sinyal kontrol ke basis untuk mengendalikan arus dari kolektor ke emitor.

5. Pemeriksaan:

   • Cek Koneksi: Pastikan semua koneksi terpasang dengan benar.
   • Tes Fungsi: Periksa arus dan tegangan untuk memastikan transistor berfungsi dengan baik.

Contoh Penggunaan:

• Penguat Audio: Menguatkan sinyal audio dengan daya tinggi.
• Saklar Daya: Mengendalikan beban daya besar.
• Regulator Daya: Mengatur distribusi daya dalam aplikasi elektronik.

Tips:

• Pendinginan: Gunakan heatsink jika diperlukan untuk mencegah overheat.
• Pengaturan Arus Basis: Gunakan resistor yang sesuai pada basis untuk mengatur arus basis dengan benar.
