Description

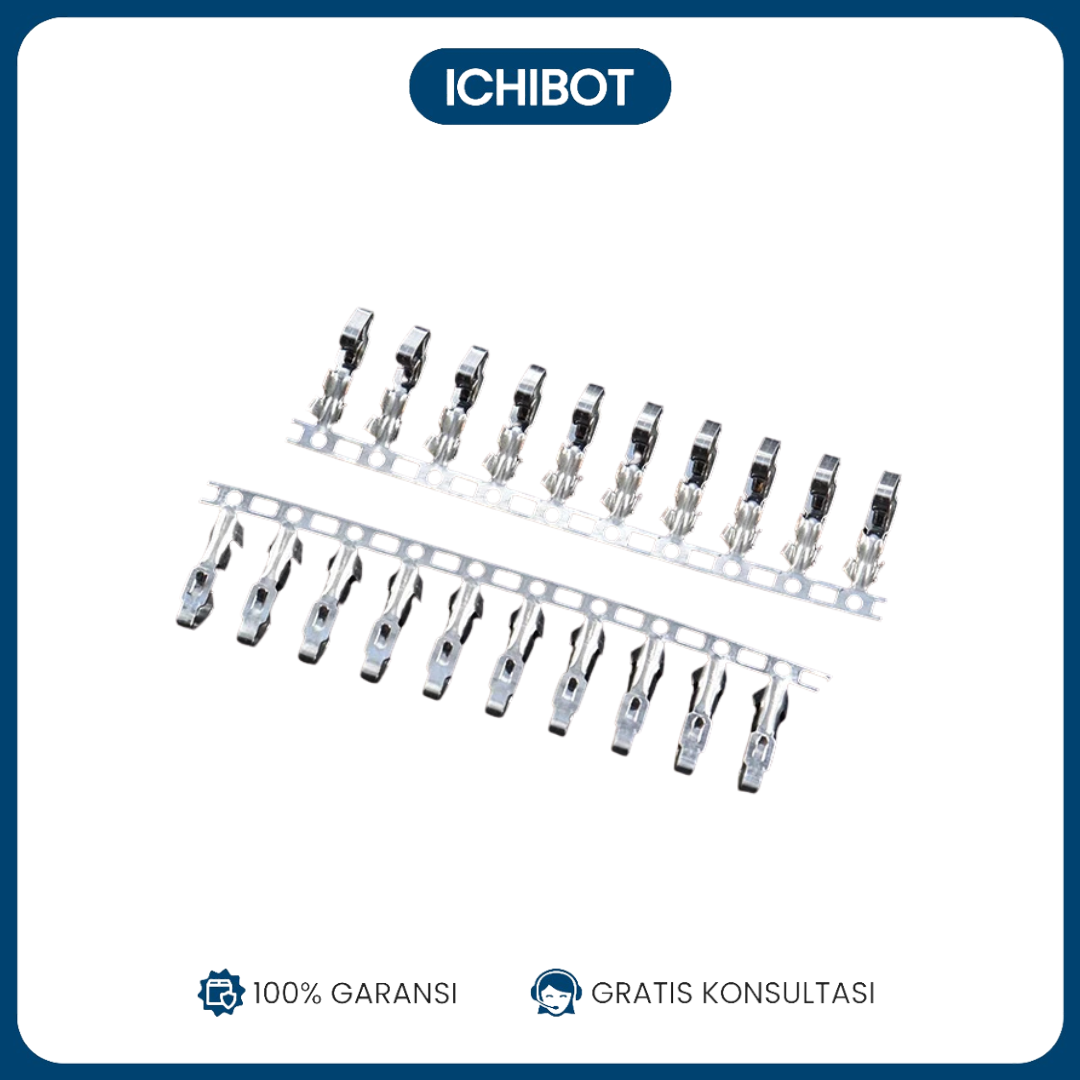

Spesifikasi Terminal Logam JST VH 3.96mm
Spesifikasi Terminal Logam JST VH 3.96mm
ItemDetailNama ProdukJST VH Series Crimp TerminalPitch3.96 mmTipe KonektorFemale crimp terminal (masuk ke housing VH)MaterialPhosphor Bronze / Brass (kuningan)FinishingTin-plated (lapisan timah)Wire Size SupportAWG 18–22 (biasanya 0.3–0.75 mm²)Rated Voltage250V AC/DCRated CurrentHingga 10A per pin (tergantung jenis kabel dan koneksi)Kompatibilitas HousingJST VH 2-pin hingga 15-pin housing (VHR-xxV)Kompatibilitas Male HeaderB-VH series (male PCB header)Tools yang DibutuhkanCrimping tool JST VH atau kompatibel (bisa manual atau otomatis)
Fungsi & Penggunaan
Digunakan untuk menyambung kabel ke konektor VH agar bisa dimasukkan ke housing.
Terminal ini kemudian dimasukkan ke housing VHR (female housing), dan akan terhubung ke male header di PCB.
Umumnya digunakan pada: Power supply perangkat elektronik Motor DC industri Peralatan rumah tangga Konektor baterai / arus besar
Contoh Produk (Terminal + Housing)
Terminal Crimp JST VH Nama toko: JST VH Crimp Terminal Bentuk: Plat kecil, bisa dicrimping ke kabel
Housing JST VH (misal VHR-4N) Untuk 4 pin Terminal logam dimasukkan ke dalamnya
Male Header JST VH (misal B4B-VH) Dipasang di PCB Dihubungkan oleh female housing + terminal
Gambar Referensi
KomponenGambar IlustrasiTerminal Crimp JST VHHousing JST VHMale Header JST VH
Tips Crimping
Gunakan crimping tool khusus JST VH agar hasil crimp presisi.
Kabel yang terlalu kecil (AWG 24 ke atas) akan longgar dan tidak cocok untuk arus besar.
Setelah dicrimp, pastikan terminal klik sempurna ke dalam housing dan tidak bisa tertarik keluar dengan mudah.
