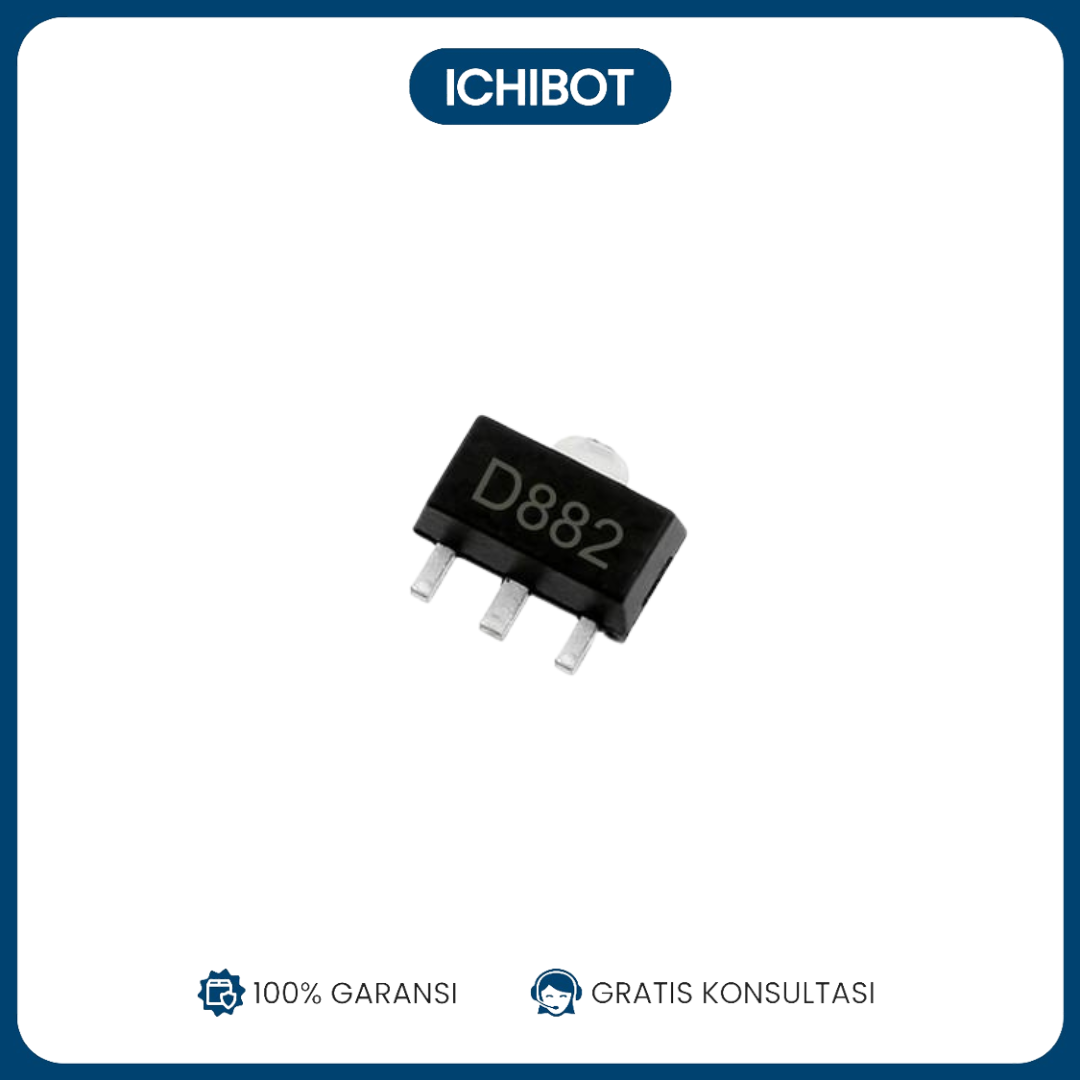

2SD882 D882 SOT-89 NPN chip transistor

2SD882 D882 SOT-89 NPN chip transistor

  • Fast Shipping

    Receive products in amazing time

  • Easy Returns

    Return policy that lets you shop at ease

  • Always Authentic

    We only sell 100% authentic products

  • Secure Shopping

    Your data is always protected

Rp975 Rp1.000

476 in stock

SKU: RK14-L03 Category:

Description

2SD882 (D882) adalah transistor NPN daya menengah yang sering digunakan dalam aplikasi penguat audio, saklar motor kecil, regulator tegangan, dan driver relay. Transistor ini dirancang untuk aplikasi switching dan penguatan daya rendah hingga menengah.

Fitur Utama:

  • Jenis Transistor: NPN

  • Kemasan: SOT-89 (Surface Mount, cocok untuk PCB ukuran kecil)

  • Arus Kolektor Maksimum (Ic): 3 A

  • Tegangan Kolektor-Emitor Maksimum (Vceo): 30 V

  • Tegangan Kolektor-Basis Maksimum (Vcb): 40 V

  • Tegangan Emitor-Basis Maksimum (Veb): 5 V

  • Daya Maksimum Disipasi (Pd): Sekitar 1 W (tergantung heatsink dan layout PCB)

  • Penguatan Arus DC (hFE): 40 – 250 (tergantung varian dan arus kolektor)

  • Frekuensi Transisi (ft): Sekitar 90 MHz

Aplikasi Umum:

  • Driver motor DC kecil

  • Driver relay

  • Penguat audio kelas B

  • Regulator tegangan sederhana

  • Saklar digital atau PWM switching

Konfigurasi Pin (SOT-89):

mathematica
_______
| |
| D882 |
|_______|
| | | |
1 2 3 -> dilihat dari depan
E C B

  • Pin 1: Emitor (E)

  • Pin 2: Kolektor (C) – biasanya terhubung juga ke bagian body logam

  • Pin 3: Basis (B)

Catatan Penting:

  • D882 adalah versi kecil dari transistor daya, jadi perhatikan pendinginan jika arus >1A.

  • Pastikan layout PCB memiliki pad thermal yang baik untuk performa optimal.

  • Kompatibel dengan driver logic TTL dan mikrokontroler saat digunakan dengan resistor basis yang sesuai.

Jika kamu butuh skematik penggunaan atau pengganti yang setara (misalnya TIP31C atau BD139), saya bisa bantu juga.
