Membuat Monitor Konsumsi Listrik Rumah Secara Real-Time

Menuju Rumah Hemat Energi di Tahun 2026

Seringkali kita terkejut melihat tagihan listrik di akhir bulan tanpa tahu perangkat mana yang paling boros. Dengan monitor konsumsi listrik DIY, Anda bisa melihat lonjakan daya secara langsung dan mengambil langkah penghematan yang tepat.

Proyek ini menggunakan metode non-invasif, artinya kita tidak perlu memotong kabel listrik rumah, sehingga sangat aman bagi pemula sekalipun.

Komponen yang Diperlukan

• ESP32 atau ESP8266 (Mikrokontroler dengan koneksi Wi-Fi).
• Sensor Arus Non-Invasif SCT-013-000 (Klem sensor).
• Modul ADC (seperti ADS1115) untuk pembacaan yang lebih presisi (opsional).
• Resistor Burden (Jika tidak menggunakan modul yang sudah terintegrasi).
• Layar OLED 0.96 inch (Untuk tampilan lokal).
• Aplikasi Blynk atau Dashboard n8n (Untuk pemantauan jarak jauh).

Cara Kerja Sensor SCT-013

Sensor ini bekerja berdasarkan prinsip induksi elektromagnetik. Anda cukup menjepitkan klem sensor pada salah satu kabel utama (kabel Phase saja, bukan kedua kabel sekaligus) yang menuju ke panel listrik. Sensor akan mendeteksi arus yang mengalir dan mengubahnya menjadi sinyal tegangan kecil yang dapat dibaca oleh ESP32.

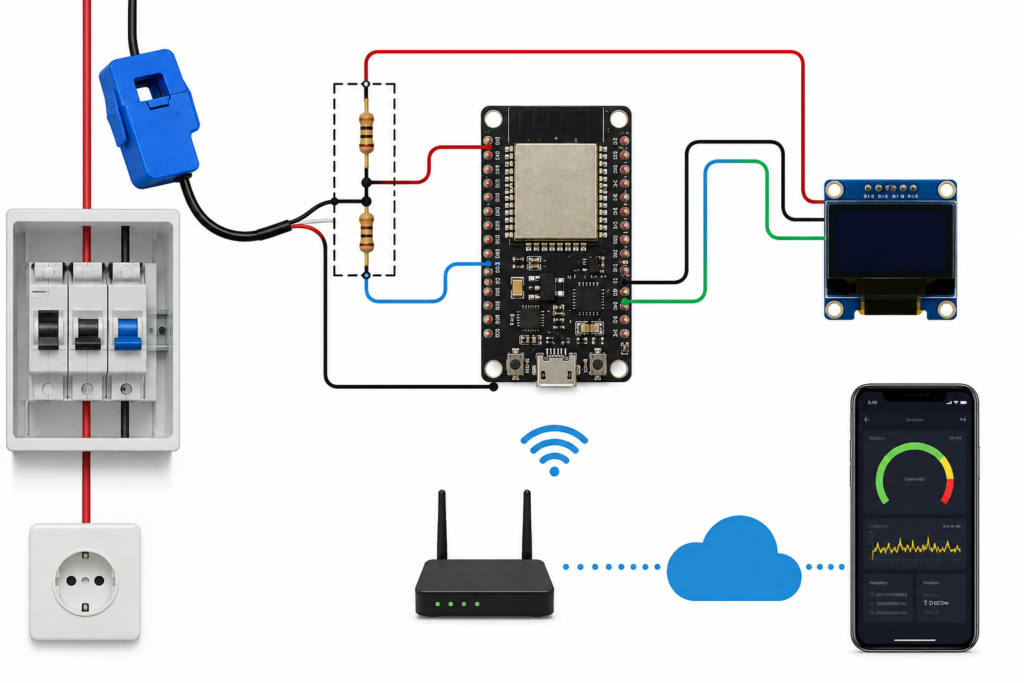

Skema Koneksi Utama

1. Sensor SCT-013: Hubungkan output ke pin Analog ESP32 (misalnya GPIO 34) melalui rangkaian pembagi tegangan (voltage divider).
2. Layar OLED: Hubungkan pin SDA ke GPIO 21 dan SCL ke GPIO 22 (pada ESP32).

Kode Program Dasar (Menggunakan EmonLib)

Anda perlu menginstal library EmonLib melalui Library Manager di Arduino IDE.

#include "EmonLib.h"
EnergyMonitor emon1;

void setup() {
  Serial.begin(115200);
  // Input sensor pada pin 34, kalibrasi 30 (sesuaikan sensor Anda)
  emon1.current(34, 30);
}

void loop() {
  double Irms = emon1.calcIrms(1480);  // Hitung arus RMS
  double daya = Irms * 220.0;          // Hitung daya (Watt) asumsi tegangan 220V

  Serial.print("Arus: ");
  Serial.print(Irms);
  Serial.print(" A | Daya: ");
  Serial.print(daya);
  Serial.println(" W");

  delay(2000);
}

Fitur Pencatatan Historis

Agar monitoring lebih bermanfaat, kirimkan data dari ESP32 ke database seperti InfluxDB atau platform IoT seperti Thingspeak. Dengan begitu, Anda bisa melihat grafik konsumsi harian, mingguan, hingga bulanan. Di tahun 2026, integrasi ke aplikasi mobile memungkinkan Anda menerima notifikasi jika ada perangkat yang menyala terlalu lama atau terjadi beban berlebih.

Keamanan dan Kalibrasi

• Keamanan: Selalu berhati-hati saat bekerja di dekat panel listrik. Gunakan sarung tangan karet dan pastikan area kering.
• Kalibrasi: Bandingkan pembacaan alat Anda dengan tang amper standar atau angka di meteran PLN untuk mendapatkan nilai kalibrasi yang paling akurat.

Kesimpulan

Memahami ke mana setiap Watt listrik Anda pergi adalah langkah awal menuju gaya hidup yang lebih hijau dan hemat biaya. Proyek ini tidak hanya membantu keuangan Anda, tetapi juga berkontribusi pada pengurangan emisi karbon dengan penggunaan energi yang lebih bijak.

---
